Год от года проблема защиты электропитания компьютеров и сетевого оборудования становится всё более актуальной. Это объясняется многими причинами, к которым следует отнести широкое распространение цифрового документооборота, а также высокую востребованность данных в мировой сети Интернет. Кроме того, многие компании начинают пользоваться облачными технологиями, которые требуют централизованных дата-центров для хранения информации. Именно поэтому обеспечение бесперебойного функционирования серверов, систем хранения данных и коммуникационного оборудования является непременным условием для повседневной работы сотрудников. При этом следует учитывать, что даже небольшой простой по времени может легко привести к серьезным сбоям в работе и, как следствие, к значительным убыткам. Качественная защита электропитания серверов и рабочих станций позволяет значительно снизить риск потери данных из-за некачественных электросетей или полного исчезновения напряжения в сети.

В этой статье мы поговорим о двух источниках линейно-интерактивного типа — APC SMT1500I и CyberPower PR1500ELCD с синусоидальной формой выходного сигнала. Оба источника можно отнести к эффективным решениям для защиты от любых нарушений питающей сети — они подходят для серверов, кассовых терминалов, маршрутизаторов, коммутаторов, концентраторов и других сетевых устройств. Две рассматриваемые модели ИБП имеют очень много общего, однако есть и некоторые отличия — в том числе, конечно, цена (ИБП APC по сравнению с устройствами других производителей достаточно дорогие). Так что в этой статье мы попробуем понять, насколько модель CyberPower PR1500ELCD отличается от APC SMT1500I. Итак, давайте рассмотрим каждую модель поближе.

Источник бесперебойного питания APC Smart-UPS 1500VA LCD 230V (SMT1500I)

Компания APC by Schneider Electric является одним из старейших производителей на рынке. Почти десять лет назад «исходная» компания APC была приобретена известным производителем Schneider Electric, и с тех пор новая компания APC by Schneider Electric стала признанным лидером на рынке одно- и трехфазных источников бесперебойного питания, а также ведущим поставщиком интегрированных систем для центров обработки данных и информационных центров. В ее ассортименте огромное количество моделей, которые покрывают практически все существующие сегменты рынка.

В этом обзоре мы поговорим о модели APC SMT1500I, относящейся к линейке APC Smart-UPS и серии SMT. Эта серия представлена 11 моделями с разной выходной мощностью — от 750 до 3000 В·А. Пять моделей, включая рассматриваемый нами ИБП APC SMT1500I, имеют напольное исполнение (Tower), а остальные предназначены для монтирования в серверные стойки (Rack Mount). Производитель заявляет следующие характеристики изделия:

Комплектация и гарантия

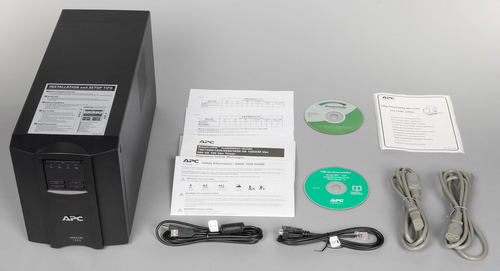

Комплектация источника бесперебойного питания APC SMT1500I вполне стандартна для такого типа устройств. В комплект поставки входят: силовые кабели (один для подключения к электросети и два для подсоединения защищаемых устройств), интерфейсные кабели USB и RS-232, руководство пользователя, краткая инструкция по вводу в эксплуатацию, а также компакт-диск с фирменным ПО и документацией в электронном виде.

В нашем случае эта модель прибыла в следующей комплектации:

• гарантийный талон и сопутствующая документация
• два кабеля для подключения нагрузки
• CD-диски с программным обеспечением
• интерфейсные кабели USB и RS-232
• ИБП

Гарантийный срок эксплуатации составляет 3 года и 2 года на батарею.

Внешний вид

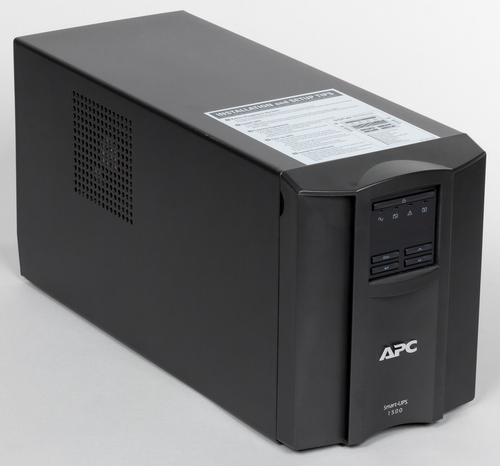

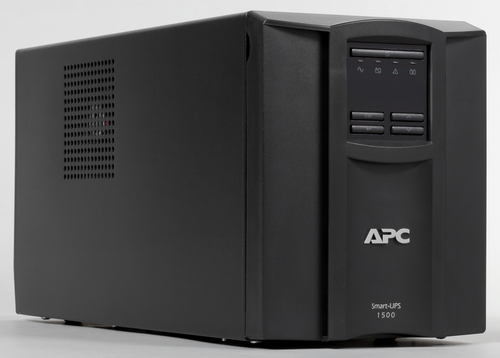

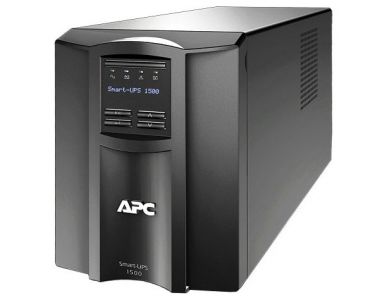

Источник бесперебойного питания APC SMT1500I выполнен в корпусе башенного типа с достаточно большими габаритами. Следует отметить, что корпуса ИБП серии Smart UPS практически не меняются с годами, и их внешний облик не претерпел особых изменений за исключением лицевой панели и смены цветовой гаммы с белой на черную. Корпус, как и подобает такому классу устройств, выполнен полностью из металла за исключением лицевой панели.

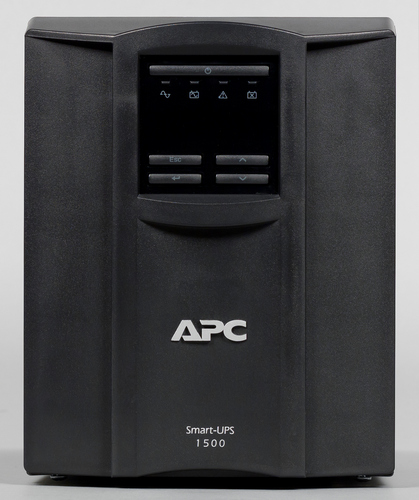

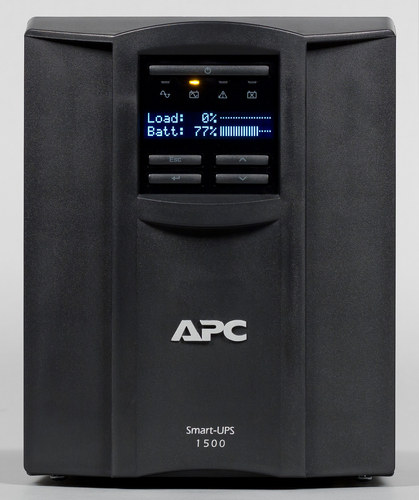

На лицевой панели корпуса ИБП установлен монохромный 2-строчный ЖК-дисплей, оборудованный подсветкой, пять кнопок и светодиодные индикаторы. На экран можно вывести текущие значения ряда параметров (напряжения и частоты на входе и выходе, уровня загрузки и т. д.). Встроенное меню позволяет управлять настройками и режимами работы ИБП. Чуть выше дисплея находится кнопка включения. При включении ИБП, а также при кратком нажатии на кнопку питания у экрана включается подсветка. Также подсветка всегда будет включена в том случае, если источник перешел на питание нагрузки от батареи. В нижней части лицевой панели размещен логотип компании и название модели.

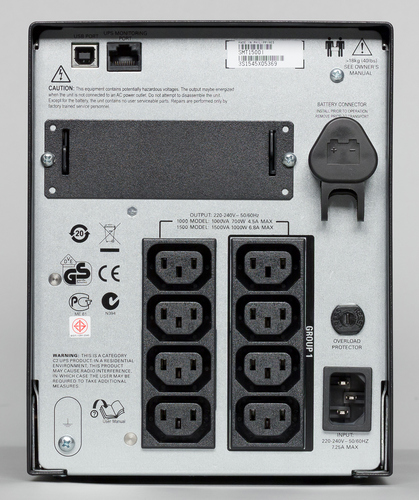

Для подключения защищаемых устройств на задней панели ИБП установлены восемь стандартных розеток IEC C13. Выходные розетки разделены на две группы, одна из которых, находящаяся в правой части, может управляться с помощью программного обеспечения, однако все они обеспечивают фильтрацию скачков напряжения. Вторая группа всегда работает в штатном режиме — подключенная к ней нагрузка переходит на питание от батареи, если входное напряжение ниже или выше заданных значений. Для обмена данными с ПК имеются порт RJ-45 (специальный кабель с переходником на последовательный порт RS-232 идет в комплекте) и интерфейс USB. Кроме того, там расположен слот расширения SmartSlot, используемый для установки следующих плат-аксессуаров: сетевая карта для управления ИБП по сети; релейная карта для сигнализации об основных состояниях источника с помощью замыкания или размыкания контактов; карта мониторинга температуры и влажности для контроля за физическими параметрами среды, карта связи с внешним миром по телефонной сети общего пользования или по протоколу ModBus. Этот слот, накрытый металлической крышкой, находится в левой части задней панели корпуса. В нижней части можно увидеть разъем для подключения кабеля питания, выполненный в виде розетки IEC 320 C13.

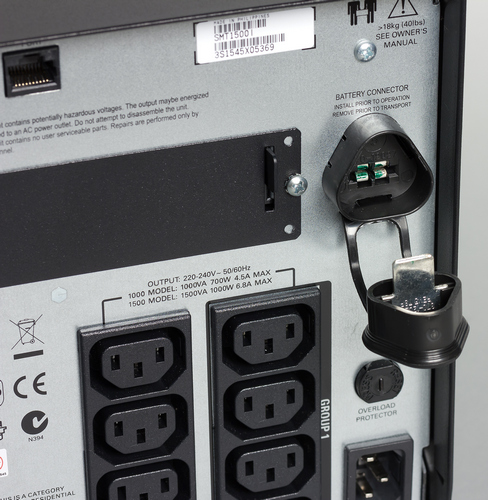

Рядом со слотом имеется специальный разъем «Battery connector» необходимый для подключения и отключения батареи источника, выполненный в виде треугольника.

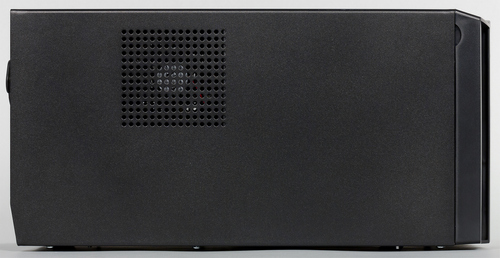

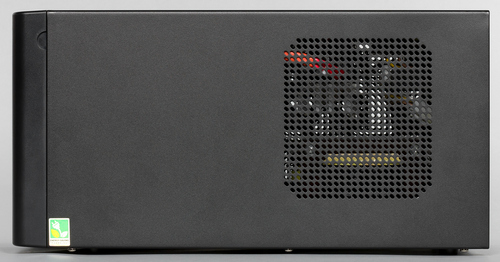

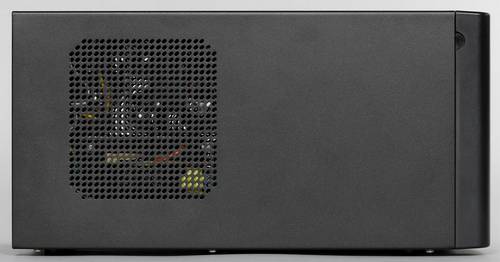

Боковые стороны имеют перфорацию, которая необходима для вывода теплого воздуха из корпуса устройства. На левой части под перфорацией можно увидеть вентилятор охлаждения.

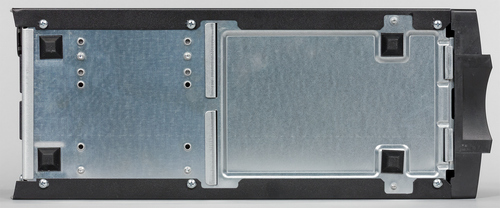

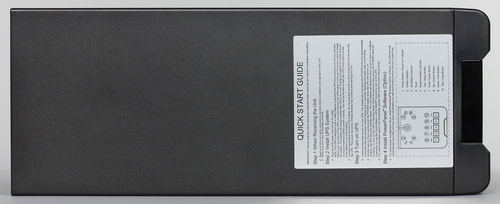

Нижняя часть корпуса не окрашена в черный цвет, как другие элементы корпуса, и на ней находятся четыре квадратные резиновые ножки, размещенные по углам. Все достаточно стандартно, а для того чтобы снять крышку устройства, необходимо открутить несколько винтов на основании и задней части ИБП. На верхней части источника размещена небольшая информационная наклейка с описанием шагов по подключению ИБП на английском языке. Там же имеется и краткое описание панели управления.

Внутреннее устройство

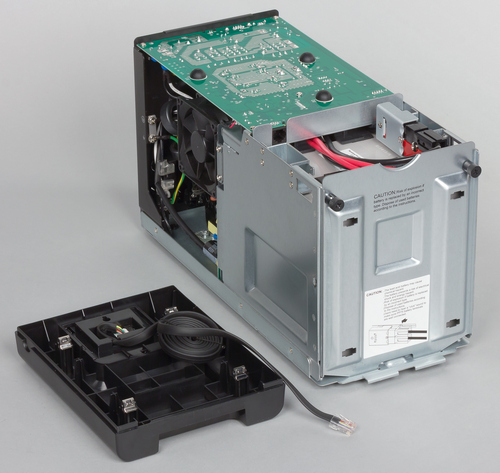

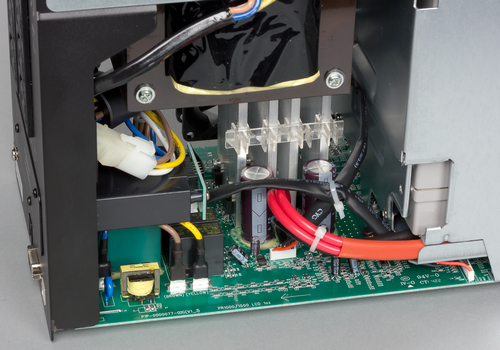

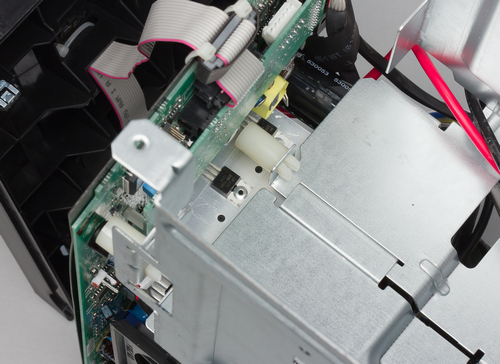

Внутри ИБП практически нет пустого пространства, так как бо́льшую часть занимает аккумуляторный блок. Кроме того, внутри расположены большой трансформатор, а также несколько печатных плат с электронными компонентами. Большинство элементов надежно закреплено на стальном остове, а качество сборки выше всяких похвал. Так как эта модель имеет блок AVR, при ее работе электронные компоненты выделяют достаточно большое количества тепла, так что в ней используется принудительная система вентиляции. За охлаждение отвечает один небольшой 7-лопастной вентилятор (12 В). Скорость вращения вентилятора может варьироваться в зависимости от нагрузки с помощью изменения напряжения питания. В режиме питания от батареи вентилятор вращается со средней скоростью. При повышении нагрузки (около 60%) вентилятор начинает вращаться на условных максимальных оборотах. С помощью шумоизмерительной комнаты мы изучили шум ИБП, который составил около 42,5 дБА при измерении сверху в полуметре от источника при максимальной нагрузке и 23,5 дБА при минимальной нагрузке.

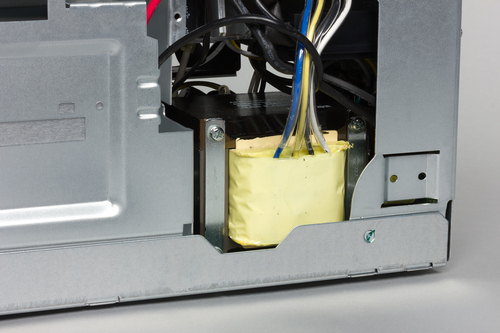

В этой модели используется фирменный трансформатор APC 430-1214, расположенный в задней части корпуса. Он достаточно массивный, поэтому вес ИБП, помимо собственно батарей, во многом определяется именно этим компонентом.

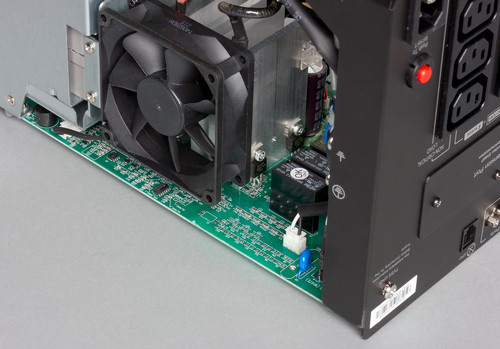

Греющиеся компоненты внутри ИБП имеют небольшие массивные алюминиевые радиаторы, которые охлаждаются вентилятором. Основу инвертора составляет набор из нескольких транзисторов IOR P530P, размещенных на алюминиевых радиаторах, расположенных над трансформатором.

Производитель явно не экономил на конденсаторах, все они качественные и скорее всего прослужат долго, а качество сборки не вызывает нареканий.

Батарея

Компания APC традиционно рекомендует использовать только фирменные аккумуляторы, причем в разных моделях ИБП из одной серии могут использоваться разные модели аккумуляторов. В рассматриваемом источнике APC SMT1500I установлены батареи RBC7, которые представляют собой два аккумулятора с напряжением 12 В и емкостью 17 А·ч каждый. Доступ к отсеку для установки батарей осуществляется через переднюю панель корпуса, которая служит крышкой и отстегивается от ИБП достаточно легко. Конструкция этой модели позволяет осуществлять замену аккумуляторных батарей в обходном режиме без отключения питания нагрузки, что очень удобно для серверных комнат, где отключение питания нагрузки очень нежелательно.

Интерфейс и программное обеспечение

Поскольку устройство совместимо со стандартом Smart Battery, сразу же после подключения к компьютеру оно распознается как стандартная батарея Windows (в панели задач выводится значок, с помощью которого можно выяснить уровень заряда батареи), что очень удобно. Но и собственное программное обеспечение APC (PowerChute Business Edition) имеет смысл поставить, так как его можно использовать как клиент-серверное ПО. Ранее в наших статьях, посвященных ИБП компании APC, мы уже рассматривали это ПО, поэтому отметим лишь основные моменты.

Программная оболочка PowerChute Business Edition может быть установлена в качестве единого центра по управлению источниками питания APC, поэтому она имеет два типа панели управления. Первая — это отдельная программа-агент, с помощью которой можно управлять всеми настройками ИБП. Альтернативной панелью управления служит встроенный в PowerChute Business Edition веб-сервер, доступ к которому можно получить из локальной сети предприятия. Благодаря гибкости этого решения несколько источников бесперебойного питания быстро настраиваются в соответствии с задачами компании. PowerChute Business Edition обеспечивает возможность подсчета и экономии энергии для подключенной нагрузки, наглядно показывает емкость батареи, выходное напряжение, уровень нагрузки и другие характеристики. При отключении внешнего напряжения появляется предупреждающее окно. Сценарий отключения (выключение ПК, завершение по заряду батарей, выполнение программы и т. д.) также можно запрограммировать заранее. Поддерживается отправка почтовых оповещений на указанный адрес, а также ведение логов и создание графиков по указанным параметрам (напряжение, нагрузка, емкость батареи).

Подводя краткий итог, источник бесперебойного питания APC Smart-UPS 1500VA LCD, как и весь модельный ряд Smart-UPS, по праву можно назвать одним из лучших на данный момент решений среди источников линейно-интерактивного типа. Сочетание удобства и простоты эксплуатации, высокая надежность и долговечность ИБП в совокупности с оптимальной для наших электросетей линейно-интерактивной топологией — всё это должно понравиться конечным пользователям и компаниям, которые хотят защитить свои устройства. Пожалуй, единственный недостаток этой модели — цена: средняя стоимость этого ИБП на момент анонса статьи составляла ≈44 000 . А теперь перейдем к другому герою нашего обзора — CyberPower PR1500ELCD

Источник бесперебойного питания CyberPower PR1500ELCD

Компания CyberPower была основана в 1997 году и имеет свои представительства во многих странах мира, в том числе и в России. Основное направление компании — производство и разработка источников бесперебойного питания, а также различных сетевых фильтров и решений, обеспечивающих надежное питание всевозможных устройств. Производственные мощности компании расположены в Китае, а исследовательские лаборатории — на Тайване. Модели источников бесперебойного питания этой компании широко представлены на российском рынке, а ее ассортимент периодически обновляется.

В этой статье мы рассмотрим источник бесперебойного питания CyberPower PR1500ELCD, построенный на базе линейно-интерактивной технологии с синусоидальной формой выходного сигнала. Эта модель является представителем серии ИБП CyberPower Professional Tower, которая включает в себя пять моделей с напольном исполнением, отличающихся выходной мощностью — от 750 до 3000 В·А. Следует также отметить, что в PR1500ELCD применяется технология GreenPower UPS, которая сокращает энергопотребление ИБП до четырех раз по сравнению с моделями других производителей, при этом теплоотдача внутренних элементов уменьшена на 80%. Как следует из информации на официальном сайте производителя, эта модель имеет следующие характеристики:

Комплектация и гарантия

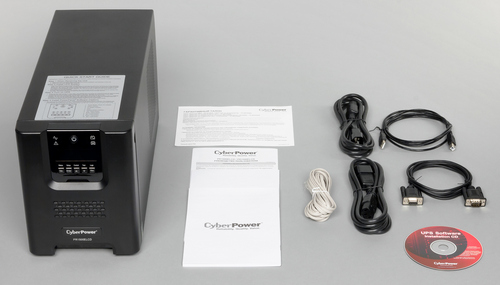

Комплектация модели включает в себя несколько силовых кабелей (один — для подключения к электросети, другие — для подсоединения защищаемого устройства), интерфейсные кабели RS-232 и USB, руководство пользователя, гарантийный талон, а также компакт-диск с программным обеспечением.

В нашем случае эта модель прибыла в базовой комплектации

• гарантийный талон и сопутствующая документация
• два кабеля для подключения нагрузки
• CD-диски с программным обеспечением
• интерфейсные кабели USB и RS-232
• ИБП

Гарантийный срок эксплуатации составляет 2 года.

Внешний вид

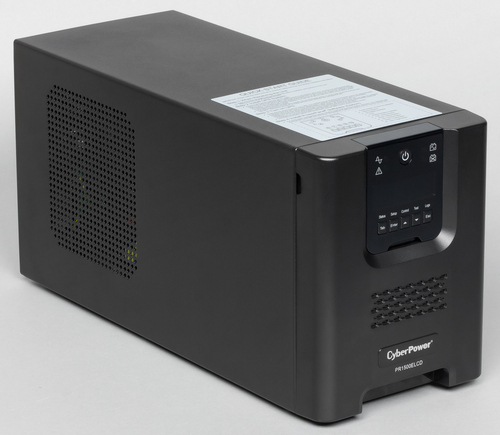

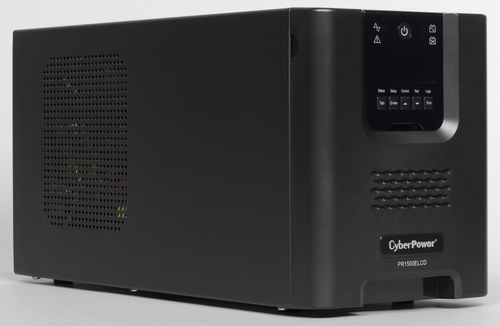

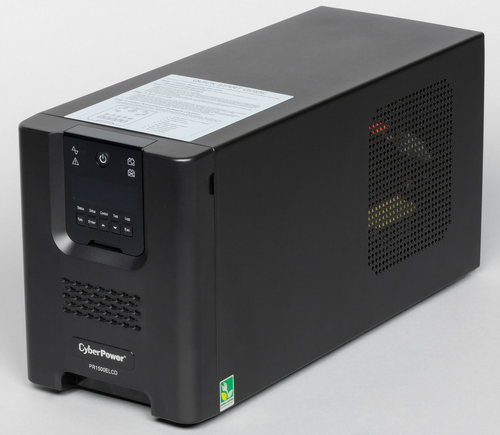

Источник бесперебойного питания CyberPower PR1500ELCD выполнен в корпусе башенного типа и по своим габаритам практически не отличается от рассмотренной выше модели APC. Кроме лицевой панели, корпус этого ИБП выполнен из металла. В принципе, источник бесперебойного питания — это устройство, которое не должно привлекать особого внимания, но при этом в любое время должно выполнять возложенную на него задачу и это наверное, самое главное.

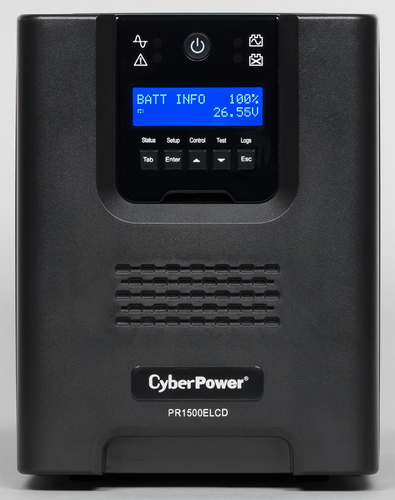

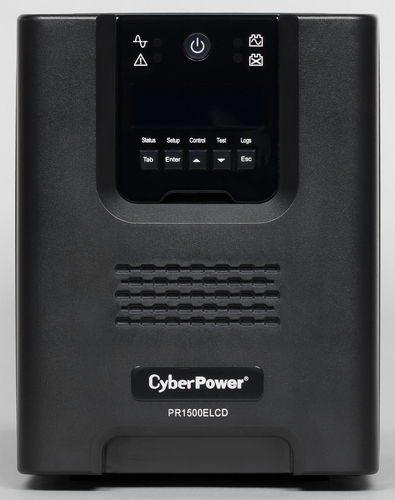

На лицевой части ИБП расположена панель управления, которая состоит из двухстрочного ЖК-дисплея, нескольких светодиодов с пиктограммами и пяти кнопок. В центре верхней части располагается кнопка включения, а логотип компании и название модели размещены внизу. Панель управления позволяет не только выполнять типовые функции включения/выключения источника, но и отображать текущее состояние устройства. По умолчанию экран показывает текущую нагрузку в процентном соотношении и емкость батарей. Также нельзя не отметить, что подсветка будет всегда включена в том случае, если источник перешел на питание нагрузки от батареи. Под лицевой панелью, которая легко откидывается, скрывается отсек с аккумуляторными батареями. Как и в случае с APC, в данном ИБП реализована возможность «горячей» замены батарей без отключения питания защищаемых устройств.

Одной интересной особенностью CyberPower PR1500ELCD является съемная панель управления. При этом длина провода составляет целых 4,5 м, что позволяет установить панели нескольких ИБП в едином месте. Такая конструкция, возможно, будет востребована в центрах обработки данных для эффективного управления ИБП, независимо от местонахождения последнего.

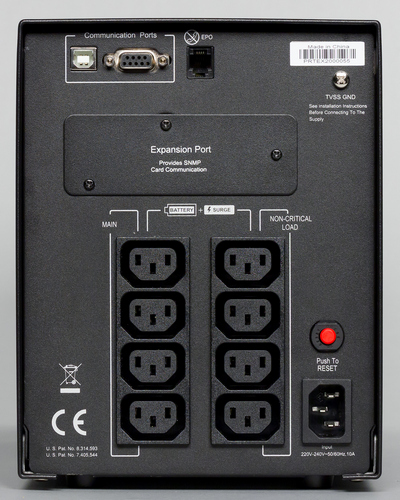

Для обмена данными и управления с ПК имеются интерфейс USB и последовательный порт RS-232. Слева от них расположен специальный 4-контактный разъем, выполненный в формате RJ-11, который представляет собой порт аварийного отключения питания (EPO — Emergency Power Off). Кроме того, предусмотрена возможность установки платы сетевого интерфейса (SNMP) для управления настройками ИБП с удаленного рабочего места через локальную сеть. Закрытый заглушкой слот для этой платы находится под с разъемами USB и RS-232. Основную часть занимают восемь розеток IEC 320 C13. Выходные розетки делятся на два типа: критические и некритические, для каждой группы предусмотрено по одному переключателю, который отключает их в случае необходимости. Выходные розетки второго типа применяются для подключения некритических нагрузок, которые можно отключить при утрате внешнего питания, с тем чтобы обеспечить электричеством более важное оборудование. Стоит отметить, что над разъемом питания (представлен розеткой IEC C14) находится прерыватель питания (Input Breaker).

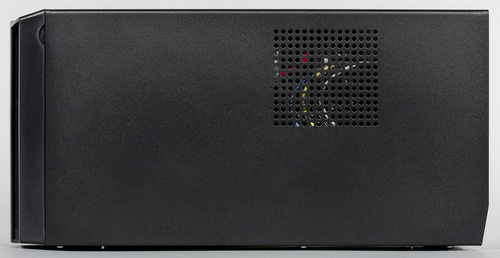

Боковые поверхности корпуса источника питания имеют перфорированные вентиляционные решетки, обеспечивающие охлаждение внутренних элементов источника.

На нижней части корпуса размещены четыре резиновые ножки и шесть винтов крепления боковых стенок корпуса. На верхней части этого ИБП расположена информационная наклейка, наподобие той, что мы видели у APC чуть раньше.

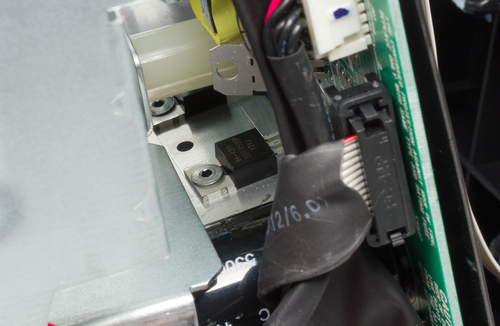

Внутреннее устройство

Внутреннее убранство CyberPower PR1500ELCD несколько отличается от APC. Компоненты здесь размещены чуть дальше друг от друга, в то время как основной трансформатор имеет весьма нескромные габариты. Это не удивительно, ведь согласно техническим характеристикам CyberPower PR1500ELCD обладает большей мощностью, чем источник APC.

Система охлаждения у данного ИБП базируется на небольшом вентиляторе, размещенном рядом с перфорационными отверстиями на левой части корпуса. Его основная задача состоит в охлаждении массивного алюминиевого радиатора, на котором размещены транзисторы. С помощью изменения напряжения питания, скорость вращения вентилятора может варьироваться в зависимости от нагрузки. В режиме питания от батареи, вентилятор всегда работает на максимальных оборотах. Следует учитывать, что после перехода в обычный режим работы от внешней сети вентилятор перестает вращаться через несколько минут, пока окончательно не охладит внутренние компоненты. С помощью шумоизмерительной комнаты нами был измерен шум ИБП, который составил около 49,3 дБА при измерении сверху в полуметре от источника при максимальной нагрузке и 24,2 дБА при минимальной нагрузке.

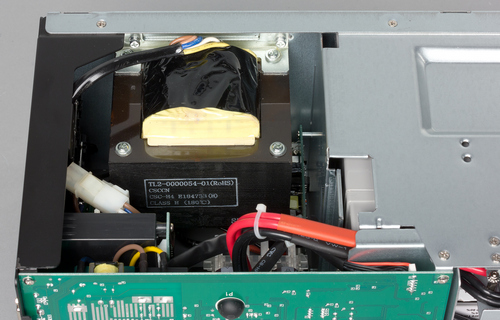

В этой модели используется трансформатор CSC-H4 крупного китайского производителя CSCCN International, расположенный практически в центре корпуса. Он достаточно массивный, поэтому вес ИБП во многом определяется именно этим компонентом ИБП.

Греющиеся компоненты, такие как транзисторы IOR P530P, имеют активное охлаждение в виде массивного алюминиевого радиатора, который находится над основным трансформатором.

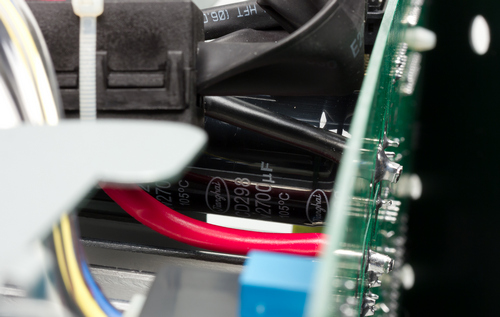

Производитель явно не экономил на конденсаторах, все они качественные и скорее всего прослужат долго. В целом, качество сборки также заслуживает высоких оценок.

Батарея

В этой модели используются две аккумуляторные батареи с напряжением 12 В и емкостью 17 А·ч, объединенные между собой. Как и у APC, батареи представляют собой уже готовый блок, маркированный как RBP0023. Как уже говорилось выше, эта модель ИБП поддерживает горячую замену батарей, что очень востребовано в серверных комнатах.

Интерфейс и программное обеспечение

С источником поставляется бесплатное программное обеспечение CyberPower PowerPanel Business Edition. Эта программа-сервис позволяет устанавливать внутренние параметры источника, будь то выходное напряжение, точная подстройка выходного напряжения, диапазон напряжений для перехода в режим ByPass, синхронизация по частоте и пр. Важнейшими параметрами, которые позволяет изменять эта программа, являются настройки режима работы программируемых розеток. Всего пользователю доступно несколько различных параметров для каждой розетки: включение розетки с задержкой после включения ИБП, отключение розетки с задержкой после возникновения сбоя по питанию, восстановление питания в розетке после перехода в режим инвертора, отключение розетки при низком заряде аккумуляторных батарей и отключение розетки при перегрузке. Установка программы может происходить двумя путями: как сервис и как клиент. Сервис устанавливается на основной (Primary) компьютер, подключенный к источнику бесперебойного питания. Клиент может быть установлен на тех компьютерах, которые зависят от этого источника, но не имеют к нему прямого подключения.

В заключение стоит отметить что данная модель создает впечатление добротно созданной вещи. Единственным минусом, который бы хотелось отметить, стал «алгоритм» отключения звукового сигнала. Если обычно в ИБП все сделано для того, чтобы быстро отключить оповещение, то в этой модели для отключения назойливой пищалки приходится пройти несколько пунктов меню. Это не очень удачное решение на наш взгляд. С другой стороны, стоимость данной модели не такая «кусачая», как у APC: в среднем она составляет ≈33 000 .

Тестирование: работа от электросети и батареи

Мы использовали регулируемый автотрансформатор (ЛАТР) для того чтобы определить пороги переключения и фактическое напряжение на выходах при входном напряжении в диапазоне 0—255 В. Тестирование проводилось при полностью заряженном аккумуляторе. В качестве стенда использовался компьютер на базе процессора Intel Core i7-3820, системной платы Gigabyte на чипсете X79 с установленной дискретной видеокартой Asus GTX 760. Среднее энергопотребление стенда в режиме бездействия — 130 Вт, а в режиме максимальной нагрузки — 500 Вт.

APC SMT1500I

Энергопотребление ИБП без подключенной нагрузки в отключенном состоянии составило около 55 Вт. При заряде батареи во включенном состоянии, ИБП потребляет в среднем 125 Вт. Зарядка протекает довольно быстро, и с запасом укладывается в 3 часа для восстановления 95-процентной емкости. Качество выходного сигнала, не зависело от величины нагрузки и степени заряда батареи, как и подобает хорошим ИБП. Время работы от батарей при 30% нагрузке составило 48 минут, а при нагрузке 150 Вт — 2 час 10 минут.

Режим работы блока AVR для APC SMT1500I

CyberPower PR1500ELCD

Энергопотребление ИБП без подключенной нагрузки в отключенном состоянии составило 35 Вт. При заряде батареи во включенном состоянии, ИБП потребляет в среднем 35-45 Вт. Однако эти цифры верны только для режима Green и в этом случае время заряда батарей составляет более 8 часов. Компания рекомендует использовать эту технологию для продления срока службы батарей и она включена в ИБП по умолчанию. В режиме быстрой зарядки, ИБП потребляет около 125 Вт. В этом случае зарядка протекает довольно быстро — для восстановления 95-процентной емкости понадобилось около чуть меньше 3 часов. Качество выходного сигнала, не зависело от величины нагрузки и степени заряда батареи. У этой модели ИБП, по умолчанию блок AVR настроен несколько иначе, чем у APC, поэтому верхняя ступень переключения (Buck) была несколько выше возможностей нашего ЛАТР. Если говорить об автономном режиме, то в случае подключения нагрузки мощностью 130 Вт, источник проработал на аккумуляторах в течении 2 ч 40 минут. При увеличении нагрузки до 500 Вт, время автономной работы сократилось до 1 ч 10 минут. Хороший результат.

Режим работы блока AVR для CyberPower PR1500ELCD

Выводы

Увы, в большинстве своем ИБП практически не изменились за много лет, и говорить о каких-либо инновациях в этой области очень сложно, а потому сделать правильный выбор не так легко. Источник бесперебойного питания CyberPower PR1500ELCD ничем не уступает более дорогой модели APC SMT1500I. Безусловно, он имеет некоторые недостатки, однако его качество и возможности полностью соответствуют современному ИБП. Кроме того, поскольку стоимость источников APC, кроме хорошей аппаратной составляющей, определяется во многом и стоимостью самого бренда, то выбор в пользу CyberPower очевиден. Правда, в нашей стране ИБП компании CyberPower не так сильно распространены, как модели источников под маркой APC, но за рубежом они используются повсеместно.

Характеристики:

Тип: интерактивный
Выходная мощность: 1500 ВА / 980 Вт
Время работы при полной нагрузке: 6.7 мин
Время работы при половинной нагрузке: 23.9 мин
Форма выходного сигнала: синусоида
Макс. поглощаемая энергия импульса: 480 Дж
Количество выходных разъемов питания: 8 (из них с питанием от батарей —
Тип выходных разъемов питания: IEC 320 C13 (компьютерный)

На входе: 1-фазное напряжение
На выходе: 1-фазное напряжение
Входное напряжение: 151 — 302 В
Стабильность выходного напряжения (батарейный режим): ± 5 %
Выходная частота: 47 — 53 Гц

Интерфейсы: USB, RS-232
Слот для дополнительных интерфейсов: есть

Отображение информации: светодиодные индикаторы
Звуковая сигнализация: есть

Время зарядки: 3 час
Возможность замены батарей: есть

Защита от перегрузки: есть
Защита от высоковольтных импульсов: есть
Фильтрация помех: есть
Защита от короткого замыкания: есть

Цвет: черный
Габариты (ШxВxГ): 170x216x439 мм
Вес: 24.09 кг

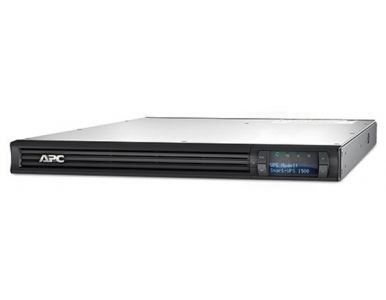

Достойный представитель семейства источников бесперебойного питания от компании APC – ИБП Smart UPS 1500 2u с объемным аккумуляторным блоком RBC7. Аккумулятор представлен двумя штатными 12-вольтовыми батареями BB Battery BC17-12 собственного производства.

Максимальная выходная мощность этой интеллектуальной UPS 1500 VA, эффективная – 1000 W.

Время работы устройства в зависимости от нагрузки указано в таблице.

Таблица 2. Зависимость времени работы ИБП от нагрузки

Основные неисправности

Как и любые аккумуляторы, АКБ Smart UPS 1500 даже при правильной эксплуатации подвержены различным неисправностям. Признаки того, что аккумулятор пора менять, приведены в следующем перечне:

1. Корпус ИБП сильно нагревается, чаще обычного запускается вентилятор принудительного охлаждения (1 раз в 30 мин и чаще).
2. Заметно снизилось автономное время работы устройства.
3. Спустя 3-5 дней после полной зарядки аккумулятора ИБП перестает включаться автономно, индикатор указывает на низкий заряд АКБ.
4. Загорается (периодически либо постоянно) индикатор необходимости замены АКБ. Обычно это сопровождается прерывистым звуковым сигналом.
5. ИБП не эксплуатировался больше года. В этом случае практически со 100%-ной вероятностью необходима замена аккумулятора.
6. ИБП эксплуатировался более 3-х лет. Ресурс батареи вырабатывается индивидуально, в зависимости от условий эксплуатации и типа установленной АКБ.

Замена АКБ

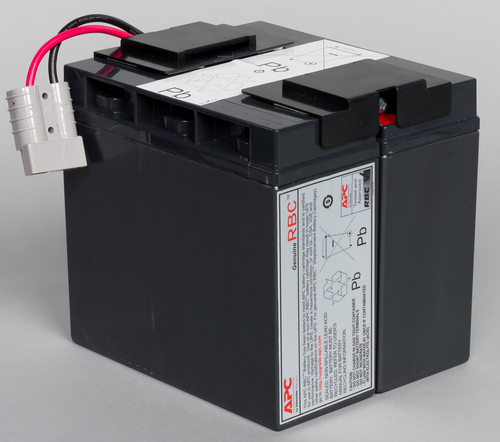

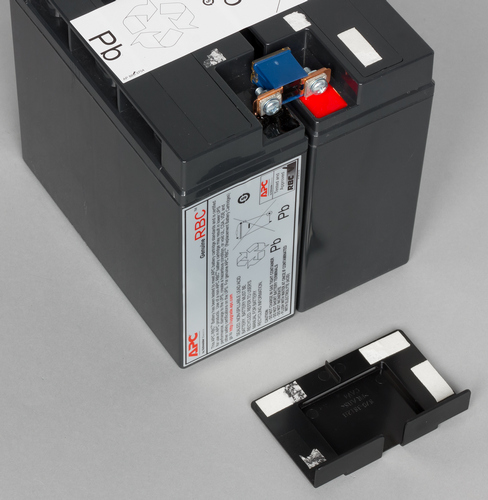

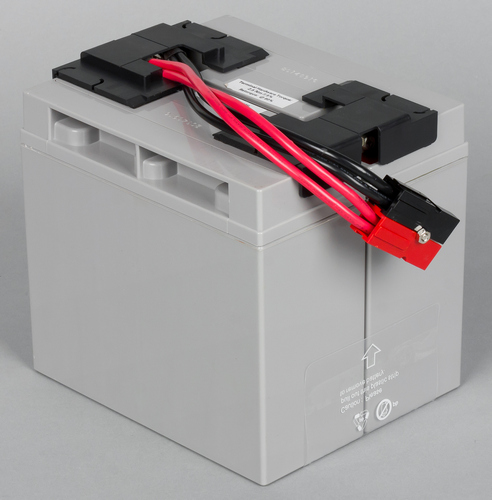

Батареи в Smart UPS 1500VA объединены в разборный блок RBC7 с плавким предохранителем между ними. При необходимости производителем предполагается замена такого блока полностью.

Однако, ввиду высокой стоимости целого аккумулятора в сборе, возможно приобретение пользователем отдельных элементов и самостоятельное объединение их в кассету.

Заменить аккумуляторную батарею Smart UPS SC 1500VA возможно как на оригинальную BB Battery BC17-12, так и на аналог – MNB Battery MS 17-12, характеристики которой представлены ниже.

Таблица 3. Параметры батареи MNB Battery MS 17-12

Подойдут любые необслуживаемые АКБ, обладающие соответствующими габаритными и электрическими характеристиками. При одинаковых размерах возможно также использование батарей на 18 А·ч (а не на 17, как у оригинальных). Например, Exegate EG17 – один из наиболее недорогих аналогов.

Процесс замены показан на видео

Процедура замены АКБ в Smart UPS 1500VA довольно проста. Не требуется даже отключение подсоединенных устройств (если ИБП подключен к сети 220 В). Из инструментов вам понадобится лишь крестовая отвертка и рожковый ключ 6х7 мм:

• Откиньте вниз переднюю крышку корпуса, которая держится на защелках. Для этого на крышке по бокам сделаны специальные пазы.

• На открывшейся металлической панели выкрутите два винта. Затем откиньте панель вниз.

• Вытащите батарею с помощью специального язычка снизу.

• Отсоедините разъем кабеля аккумуляторной батареи.

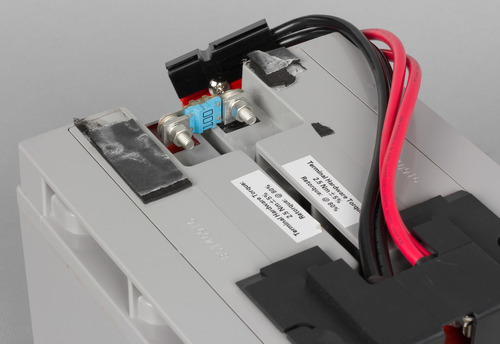

• Батареи в блоке соединены двусторонним скотчем. Сняв две пластиковые крышки, увидим, что провода питания и предохранитель закреплены винтами. Открутите в первую очередь предохранитель, разорвав тем самым цепь, а затем провода питания с разъемом.

• Новые аккумуляторы соедините двусторонним скотчем и соберите в обратной последовательности.

После окончания сборки нужно обязательно произвести контрольную калибровку батареи, иначе устройство будет работать неправильно, определяя объем аккумулятора по последнему зафиксированному параметру.

Программное обеспечение для калибровки поставляется производителем вместе с устройством на установочном диске.

Внешние признаки неисправной АКБ

Может оказаться, что вышла из строя только одна батарея из двух в сборке. В идеальном варианте заменить стоит обе, однако в случае, когда Вам необходимо сэкономить средства или в наличии имеется всего одна батарея, возможна замена только неисправной.

Основные признаки неисправного аккумулятора можно определить при внешнем осмотре:

1. Деформация (вздутие) корпуса.
2. Скопившийся на клеммах белый порошкообразный налет.

Также о неисправности можно судить, замерив тестером напряжение на клеммах аккумулятора.

У заряженной батареи оно должно быть не менее 12,75 В.

При покупке аккумуляторных батарей на замену обязательно обратите внимание на дату их изготовления. Устройство, длительное время не использовавшееся, скорее всего проработает у Вас недолго. Желательно брать батареи одного производителя и примерно одного времени выпуска. Также на АКБ не должно быть видимых сколов и трещин.

Техника безопасности

При самостоятельной замене аккумуляторов в Smart UPS 1500VA следует обязательно соблюдать правила техники безопасности:

1. Не вскрывать сами батареи во избежание контакта с токсичным электролитом.
2. Не держать батареи возле открытого огня. Они могут взорваться.
3. Не соединять клеммы АКБ проволокой или другими токопроводящими предметами во избежание пожара.
4. При замене батарей следует снять наручные часы, кольца и другие украшения во избежание поражения электрическим током. Использовать инструмент только с изолированной рукояткой.
5. Зарядка AGM-аккумуляторов должна производиться только специальным автоматическим зарядным устройством.

Вывод

Аккумуляторная батарея ИБП Smart UPS 1500 может быть заменена как оригинальным вариантом, так и аналогом, подходящим по техническим и габаритным характеристикам.

Замену лучше всего доверить специалистам, однако если Вы приняли решение провести эту манипуляцию сами, следует обязательно помнить о правилах техники безопасности.

Кроме того, ИБП бизнес-класса обычно поддерживают удалённое централизованное управление.

Сравнительная таблица APC SMART UPS:

Модель APC Smart-UPS 1500 (SMT1500) поддерживает устройства суммарной мощностью до 1000 Вт (или 1440 В*А), выдаёт чистый синусоидальный сигнал и управляется через сеть при покупке опциональной карты SmartSlot.

В комплект поставки входит документация, кабель USB Type-A – USB Type-B, серийный кабель, программное обеспечение и отчёт о тестировании.

APC Smart-UPS 1500 — довольно большой девайс с габаритами 6.34″ x 5.43″ x 14.29″ и весом порядка 25 кг, он обеспечивает питание устройств суммарной мощностью до 1000 Вт.

На передней панели располагаются кнопки включения, ввода, клавиши «вверх» и «вниз», на задней панели – порты USB Type-B, серийный и SmartSlot, а также кабель батареи и 8 стандартных разъёмов питания, разделённых на 2 группы. Группировка позволяет осуществлять послойное отключение, например, когда некритичное оборудование может быть выключено первым в случае сбоя.

APC Smart-UPS 1500 имеет LCD-дисплей, на котором отображаются различные статистические данные и меню для настройки устройства.

Батарея снимается после удаления передней панели. Модель включает батарею APC RBC7 с двумя ячейками по 12 В, 18.0 А*ч. Эта батарея служит примерно 3-5 лет и стоит от $150.

Управление ИБП осуществляется с помощью программы PowerChute Business Edition. В отличие от версии Personal Edition, это программное обеспечение устанавливается как агент операционной системы и позволяет осуществлять централизованное управление другими ИБП по сети.

Доступ к ПО PowerChute Business Edition выполняется через веб-браузер. После входа программа отображает информацию о статусе ИБП, включая нагрузку, время работы, температуру, входное/выходное напряжение, уровень заряда и пр. В дополнительных меню можно узнать более подробную статистику работы ИБП.

Отличительной особенностью ИБП бизнес-класса является длительное время работы батареи с ресурсоёмким оборудованием. По результатам тестирования APC Smart-UPS 1500 продержался примерно 1-2 часа при нагрузке 100-200 Вт, что, согласно рейтингу EIA data for 2016, более чем достаточно. Впрочем, для более крупных потребителей время работы стремительно сокращается – например, для потребителей мощностью 800 Вт срок автономной работы батареи составил примерно 10 минут. Тем не менее, этого вполне хватит для штатного завершения всех процессов.

Поскольку батареи ИБП работают от постоянного тока, а компьютер – от переменного тока, ИБП оснащаются встроенными конверторами. Конверторы делятся на два типа: дешёвые модели просто усредняют скачки напряжения, а более дорогие конверторы эмулируют чистый синусовый сигнал.

Типы ИБП

Существует 3 основных вида ИБП:

1) Резервные (оффлайн)

Это базовый тип ИБП, обычно используемый рядовыми пользователями. Компьютер подключается к ИБП, здесь имеется только защита от короткого замыкания. При отключении питания ИБП «просыпается» по триггерному сигналу и включает встроенную батарею для питания компьютера. К сожалению, время переключения часто бывает весьма продолжительно, что может вывести из строя чувствительную электронику.

2) Линейно-интерактивные

Распространённый тип ИБП для небольших офисов и продвинутых пользователей. Батарея этих ИБП постоянно включена в цепь питания. Это позволяет ускорить подачу напряжения от батареи в случае отключения внешнего источника питания.

Такие ИБП также часто оснащаются трансформаторами с настраиваемым напряжением. Это позволяет ИБП вырабатывать больше тока для компенсации недостаточного напряжения и наоборот.

3) Онлайн-ИБП

Такие ИБП считаются наиболее совершенными, они используются для рабочих станций, серверов и пр. Самый популярный из таких ИБП – это источник с двойным преобразованием. Он оснащён выпрямителем, подключённым к источнику переменного тока, поэтому ток преобразуется в постоянный, который затем снова преобразуется в переменный с помощью инвертора, до того, как поступить на то или иное оборудование. Поскольку оборудование подключается к активному инвертору, то в случае потери питания батарея мгновенно включается в работу, обеспечивая нулевую задержку.

Модель APC Smart-UPS 1500 относится ко второму типу ИБП, и согласно тестам, время задержки составляет порядка 4 – 8 мс.

В заключении можно отметить, что APC Smart-UPS 1500 — отличный источник бесперебойного питания для профессиональных пользователей и небольших компаний. В тестах APC Smart-UPS 1500 показал себя весьма достойно, обеспечивая чистый синусовый сигнал на выходе, невысокий уровень шума и большое время автономной работы.

С точки зрения функционала APC Smart-UPS 1500 также довольно неплох: он поддерживает удалённый мониторинг, систему оповещения, плавное отключение, автоматическую регулировку напряжений и пр. К сожалению, эта модель не поддерживают такую функцию как автоматическое отключение для экономии энергии.

APC Smart-UPS 1500 (SMT1500) – недешёвый ИБП, вместе с сетевой картой управления APC SmartSlot его стоимость составляет ориентировочно от $450. Впрочем, для тех, кто действительно хочет защитить своё оборудование и данные — эта модель станет прекрасным выбором и за такую цену ввиду продолжительного срока автономной работы и чистого синусового выхода.

Заказать ИБП APC Smart-UPS 1500 (SMT1500) можно в нашем интернет-магазине Storserv.ru

Счастливы те, кто проблемы с электричеством ощущает на себе раз в год на пять минут или реже. Им чужды затруднения, связанные с выбором ИБП и аккумуляторов на замену, а также со спонтанными дисконнектами при работе с ноутбуком. Предметное осмысление проблемы некачественного питания приходит после первого печального опыта , как говорится в пословице, «пока гром не грянет — мужик не перекрестится». И дабы не оставлять задумавшихся без полезной информации, мы изучили устройство, способное взять на себя решение подобных проблем — ИБП APC Smart-UPS C 1500.

По давней доброй традиции цифра в названии соответствует максимальной выходной мощности, измеренной в вольт-амперах (не путать с ваттами). Smart UPS 1500 — аппарат серьезный как по подходу, так и по весу. Не отстает и цена — от 32 тыс. руб. в розницу. Взамен озвученной суммы пользователь получает в свое распоряжение черный стальной ящик массой чуть менее 25 кг, способный продержать нагрузку мощностью 900 Вт в течение 7,7 мин при исчезновении напряжения в розетке. По крайней мере, так заявлено на официальном сайте.

Конструкция ИБП традиционна как снаружи, так и внутри. Его основа — каркас из стали толщиной 1,2 мм, в котором предусмотрено место под аккумуляторы, силовой трансформатор и плату управления.

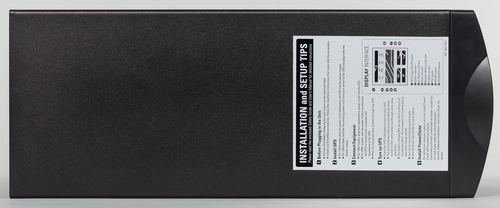

Начинку скрывает П-образная стальная крышка, окрашенная в черный цвет.

Передняя панель из черного пластика несет на себе основные органы управления бесперебойником: пять кнопок, ЖК-экран и четыре светодиодных индикатора.

На противоположном торце смонтированы 12 разъемов, из них которых восемь предназначены для подключения потребителей, один — входной, для подсоединения к сети в 220 В, слот для дополнительных плат контроля и управления (SmartSlot), разъемы USB и RJ45.

Все потребители подключаются только кабелями с разъемами С14, что также является устоявшимся стандартом для ИБП, но многие пользователи об этом не подозревают.

В комплект поставки входят несколько кабелей C14—C13, которыми можно соединить ИБП с большинством цифровых потребителей. Их длина менее 2 м, что вынуждает при значительной удаленности потребителей от бесперебойника мастерить переходники самостоятельно. А такой вариант более чем возможен, поскольку вентилятор активного охлаждения начинки Smart-UPS C 1500 тихим не назовешь.

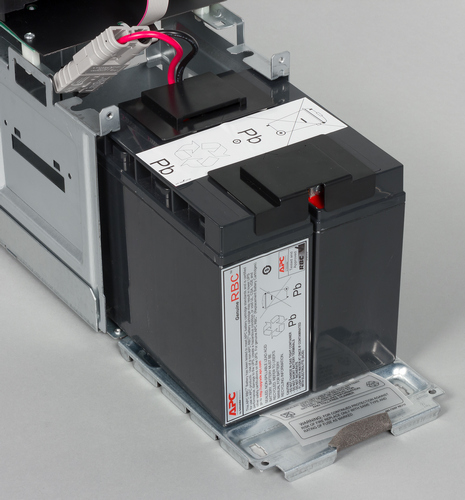

Один из основных компонентов любого ИБП — аккумулятор — размещен за передней панелью, которая легко снимается

Очень практичное и мудрое решение, облегчающее смену аккумулятора, или, говоря точнее, блока под названием RBC7, состоящего из двух свинцово-кислотных аккумуляторов по 12 В, каждый емкостью 18 А ^. ч

Батарея не обслуживаемая, и, судя по отзывам, способна исправно работать в течение нескольких лет (срок службы в значительной степени зависит от режима работы)

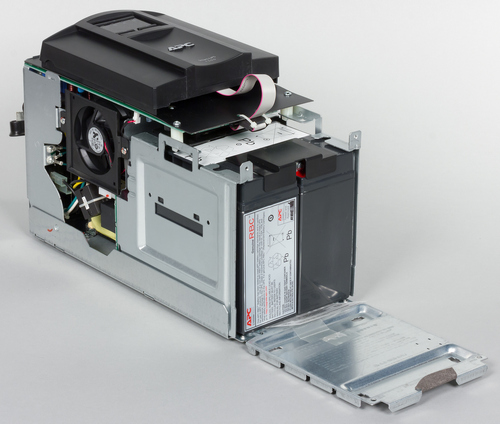

Размеры и масса блока RBC7 значительные: он занимает более половины внутреннего пространства Smart-UPS C 1500 В ^. А.

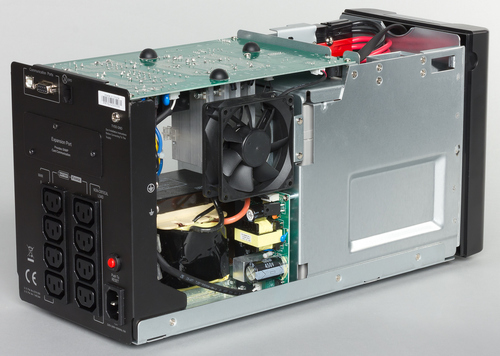

За аккумуляторным отсеком размещены остальные элементы начинки ИБП: силовой трансформатор, входной фильтр и импульсный блок питания основной платы, смонтированной в верхней части «бесперебойника».

На ней размещены силовые полупроводниковые ключи, реле переключения обмоток, управляющий микроконтроллер и обвязка всех блоков.

 Примечательно, что множество силовых элементов не распаяны, что свидетельствует об универсальности примененной платформы и возможности постройки на ее базе более мощных версий ИБП.

Такой подход, примененный во многих современных устройствах (например, роутерах и импульсных блоках питания), позволяет значительно сэкономить на производстве. Ранние версии Smart-UPS 1500 строились на другой платформе, которая была значительно сложнее и не обладала столь широким ассортиментом настроек. Мне довелось ей пользоваться, впечатления исключительно положительные.

Управление ИБП производится пятью кнопками, размещенными на передней панели. С их помощью можно задавать базовые параметры, а также в реальном времени наблюдать за состоянием аккумулятора и загрузкой ИБП (в процентах от максимально допустимой). Удобно, но новичку потребуется минут примерно двадцать, если осваивать методом «тыка», или пять минут, если прочитать инструкцию.

Тестирование ИБП осуществлялось путем подключения нагрузки разного типа с последующим измерением времени автономной работы и других параметров, а именно, величины выходного напряжения, его стабильности и формы сигнала. Нагрузка подключалась как активная (нагреватели, лампы накаливания), так и реактивная (импульсные блоки питания, коллекторные двигатели). После каждого полного разряда ИБП заряжался без нагрузки в течение 15 ч.

Полученная кривая выглядит оптимистичнее, чем приведенная на сайте APC диаграмма

До обещанных спецификацией 7,7 мин не дотянул, но 7 мин и несколько секунд нагрузка продержалась. Форма выходного напряжения, как и указано в спецификации, синусоида, но под значительной нагрузкой пики немного срезаются.

При переходе с питания от сети на батареи искажение синусоиды практически не заметно. Если же «бесперебойник» отключить через переднюю панель, то на выходе остается остаточное напряжение синусоидальной формы

Переход на питание от батареи происходит при понижении сетевого напряжения ниже 160 В, а переход на питание от сети — при напряжении в розетке 170 В и выше. Нагрев внутренностей Smart-UPS C 1500 невелик. Максимальная температура была зафиксирована на силовом трансформаторе — 47 ^о С при полной загрузке ИБП. На перегрузку устройство реагирует мгновенным отключением нагрузки с выводом соответствующего сообщения на экран. При питании от сети небольшая перегрузка допустима; о ее наличии можно узнать по параметру Load на передней панели, значение которого переваливает за 100%. В этом случае учтите, что едва пропадет сетевое напряжение, как потребители будут отключены из-за перегрузки.

Данный факт, а также специфика работы устанавливаемых в большинство ИБП аккумуляторов (и в испытуемый в том числе) определяют основное правило работы с такими «бесперебойниками»: минимум полуторакратный запас по мощности, а лучше двойной. На диаграмме хорошо видно, что с ростом нагрузки автономное время работы снижается нелинейно. Основная причина — значительное падение емкости аккумуляторов при значительном токе разрядки. Без сомнения, с увеличением мощности нагрузки изменяется и КПД, но его влияние на основной параметр ИБП — время автономной работы — вторично.

В заключение о том, для чего стоит использовать APC Smart-UPS C 1500. Разумным решением будет запитывать от него домашний ПК малой или средней мощности вместе с базовой периферией (монитором, акустикой, роутером и т.д.). Как правило, их суммарная мощность составляет от 300 до 600 Вт, что означает один-два десятка минут автономной работы от Smart-UPS C 1500. Это достаточный временной интервал, для того чтобы сохранить все документы, а кроме того, завершить такие процессы, как кодирование видео, рендеринг картинки, отключение от удаленного сервера.

По моему мнению, такие «бесперебойники» следует считать отправной точкой при планировании автономного питания более-менее мощной электроники. Простота обслуживания, надежность конструкции, защита от перегрузки, возможность удаленного контроля состояния батареи и режима работы — вот основополагающие качества хорошего ИБП, и все они относятся к APC Smart-UPS C 1500. Цена на этот продукт, увы, не столь демократична, как пару лет назад, но здесь основной причиной являются рост курсы валют. К тому же зачастую внезапное отключение электричества может привести к гораздо большим финансовым потерям, чем покупка излишне навороченного (по мнению некоторых пользователей) продукта.

Из личных рекомендаций: перевернуть вентилятор (на вдув), вырезать штампованную решетку, установить стальной мелкоячеистый гофрированный пылевой фильтр.

Это, во-первых, снизит уровень шума и, во-вторых, уменьшит количество пыли внутри ИБП. В такой конфигурации похожий ИБП (APC Smart-UPS  1500) проработал у меня более двух лет без нареканий. Да, данные модификации могут быть трактованы как вмешательство в работу ИБП и стать причиной лишения гарантии.

ИБП APC Smart-UPS 1500VA USB & Serial 230V

СКАЧАТЬ руководство по эксплуатации ИБП APC Smart-UPS 1500VA USB & Serial 230V SUA1500I   580КБ .pdf >>>

ЦЕНА ИБП APC Smart-UPS 1500 VA = не поставляем

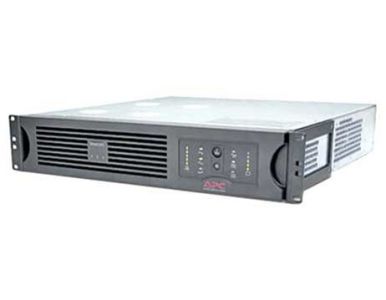

APC Smart-UPS 1500VA USB & Serial 230V SUA1500I

Обслуживание с доступом через переднюю панель упрощает установку и обслуживание при минимизации потребности в пространстве.
Батареи легко и быстро заменяются без помощи инструментов.
Автоматической корректирует пониженное и повышенное напряжение сети без подключения батарей.
Защищает нагрузки от импульсов и всплесков напряжения, ударов молнии и иных отклонений от нормальных параметров работы электросети.
Зарядка батарей с применением температурной компенсации в зависимости от измеренной температуры батарей продлевает срок службы аккумуляторов.
Автоматически запускает подключенное оборудование после восстановления электропитания.
Автоматический встроенный тест регулярное выполняет процедуры самодиагностики батарей. Позволяет своевременно обнаружить батарею, которую необходимо заменить.
Запуск в отсутствие напряжения в сети обеспечивает временное питание от батарей в случае отключения энергоснабжения.
В случае неготовности батареи для обеспечения резервного питания выдается предупреждение.
Обеспечивает активную звуковую индикацию режима работы от аккумуляторов, разряда аккумуляторов и перегрузки.
Светодиодные индикаторы состояния позволяют быстро получить информацию о состоянии устройства и параметрах питания.
Обеспечивает дистанционное управление ИБП по сети.
Обеспечивает управление ИБП через последовательный порт и через порт USB.
Подготовленному пользователю разрешено выполнять модернизацию и замену батарей процессе работы, поддерживая высококачественное бесперебойное питание защищаемого оборудования в процессе замены батарей
Обеспечивает заблаговременное выявление приближения отказов для профилактической замены компонентов.
Автоматические предохранители поддерживает быстрое восстановление в случае перегрузки.
Максимальный срок службы батареи обеспечивается за счет расширения допустимого диапазона входного напряжения и жесткой стабилизации выходного напряжения.
Регулируемая чувствительность к уровню напряжения, что обеспечивает возможность настройки ИБП на оптимальную производительность в любой заданной инфраструктуре электропитания, в том числе с резервными генераторами.
Заменяемая на месте распределительная панель гарантирует совместимость с оборудованием, оснащенным сетевыми вилками различных типов.

Выходные параметры

Входные параметры

Батареи и продолжительность автономной работы

Диаграмма времени автономной работы

Кривая соответствует результатам измерений времени автономной работы. Все измерения проводились с новыми, полностью заряженными батареями, в типичных климатических условиях, без подачи напряжения на вход и с резистивной нагрузкой на выходе.

Коммуникационные средства и средства администрирования

Защита от всплесков напряжения и фильтрация шумов

Физические параметры

Параметры окружающей среды

Стандарты

Ошибка: Контактная форма не найдена.
