Схема подключения электропривода зеркал газель бизнес

Схема есть, но «тяжелая». Скинь в личку адрес электронки — сброшу на мыло.

Спасиб тебе огромное!!! я твой должник :rolleyes:

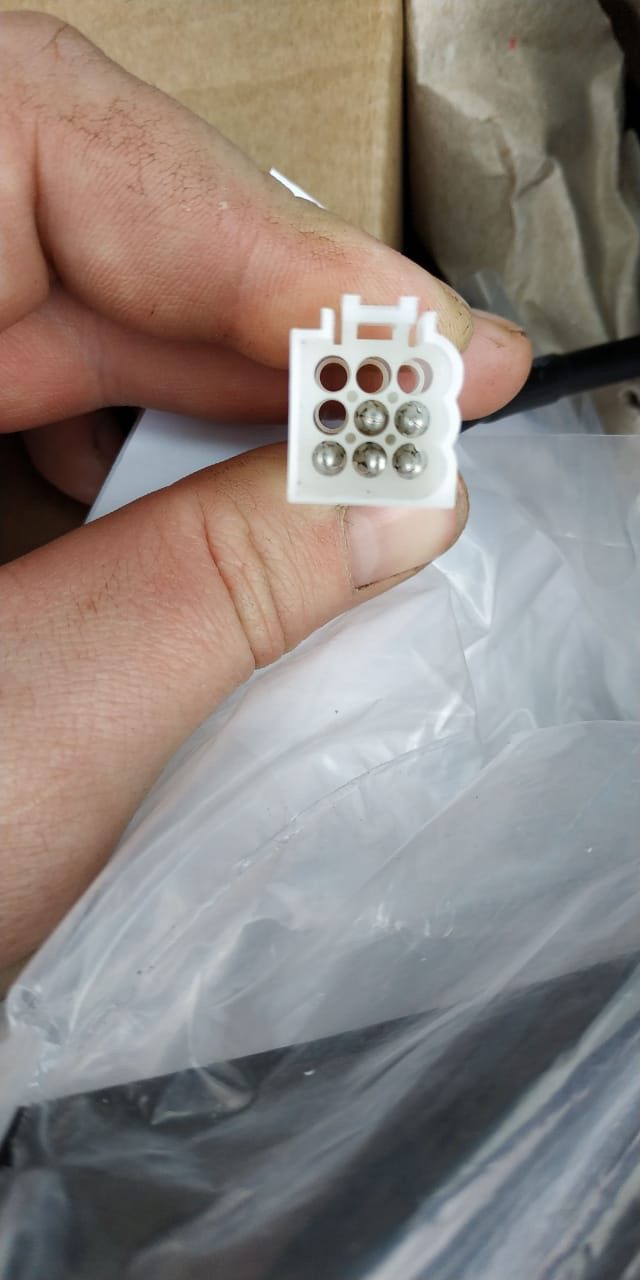

А что в комплекте небыло проводки и джойстика? из зеркала выходят:коричневый , черный это подогрев , дальше серый, желтый доп поворот, и красный, зелёный, синий управление зеркалом

да не, все есть и проводка и джойстик, я то просто зеркала энти на машинку старого образца ставлю, а там куча разьемов и фиг пойми куда их тыкать , вот и хочу помареть куда эти конечные разъмы идут…вот… :blink:

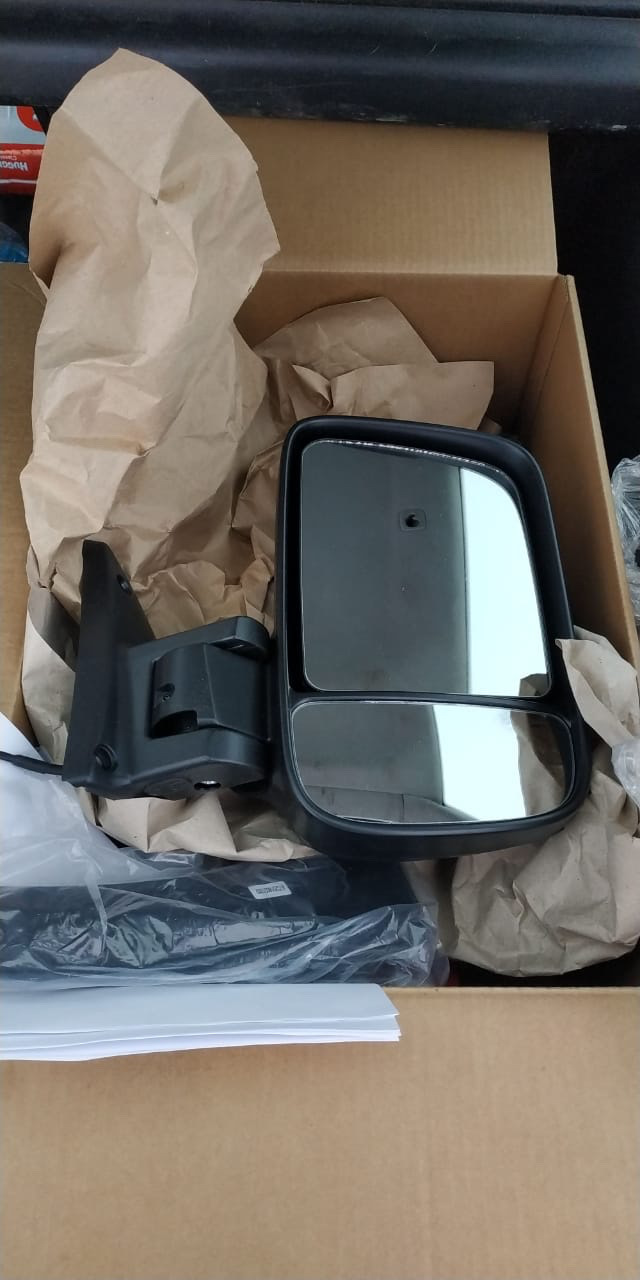

Купил тоже зеркала, но без электропривода, цена 3100 руб пара

Антох, да без привода тож были за такуюж цену, ток думаю брать так брать чтоб ужо со всеми прибамбасами, тем боль средства позволили, как раз машинка моя подзаработала и сказала купи! а мнет куда деваться, вот и купил

Схема электростеклоподъёмников, электропривода и обогрева зеркал ГАЗель Next.

Схема электростеклоподъёмников, электропривода и обогрева зеркал ГАЗель Next.

Электростеклоподъёмники.

Управление электрическими стеклоподъемниками осуществляется с помощью переключателей, расположенных на поручне подлокотников дверей.

Расположение переключателей на двери водителя (левый/правый) соответствует расположению дверей автомобиля.

Переключатель стеклоподъёмников.

Стеклоподъемники работают только при включенных приборах (зажигании).

Для подъема или опускания стекла нажмите соответственно вверх или вниз переключатель и удерживайте его, пока стекло не займет желаемое положение.

При включенных приборах символы органов управления стеклоподъемниками подсвечиваются.

Внимание.

При пользовании электрическими стеклоподъемниками необходимо проявлять особую осторожность и не допускать зажатия частей тела, предметов одежды и пр. опускными стеклами дверей.

Зеркала заднего вида.

Для регулировки наружных зеркал с электроприводом при включенных приборах и стартере (зажигании) поворотом рукоятки 1 пульта управления выберите правое R или левое L зеркало.

Перемещением рукоятки вправо или влево осуществляется регулировка по горизонтали, а вверх или вниз – регулировка по вертикали. При включенных габаритных огнях пульт управления подсвечивается.

Пульт управления зеркалами.

Регулировка наружных зеркал без электропривода осуществляется вручную, воздействием на само зеркало.

При запотевании/обмерзании наружных зеркал включите их обогрев выключателем, установленным в блоке выключателей на панели приборов (для автомобилей с платформой и автофургонов) или справа от рулевого колеса (для автобусов).

Обогрев зеркал выключается повторным нажатием на выключатель.

Регулировку положения зеркал заднего вида производите после регулировки сиденья водителя.

Зеркала имеют механизмы складывания, и в случае наезда на препятствие позволяют им отклоняться в сторону удара, тем самым, исключая повреждение зеркал.

Электрическая принципиальная схема электростеклоподъёмников, электропривода и обогрева зеркал ГАЗель Next показана на рисунке.

1 – блок реле и предохранителей в салоне; 2 – зеркало левое; 3 – джойстик зеркал; 4 – переключатель стеклоподъёмника водительской двери; 5 – стеклоподъёмник водительской двери; 6 – выключатель обогрева зеркал; 7 – переключатель стеклоподъёмника пассажирской двери (левый); 8 – переключатель стеклоподъёмника пассажирской двери (правый); 9 – стеклоподъёмник пассажирской двери; 10 – зеркало правое; F42 – блок реле и предохранителей в салоне; ХР 229/805-1, ХР 229/805-2 – колодки соединения жгута 229 (по панели) со жгутом 805 (по левой двери); ХР 229/806-2, ХР 229/806-2 – колодки соединения жгута 229 (по панели) со жгутом 806 (по правой двери); ХР 25/229-Ч – колодка соединения жгута 25 (по кабине) со жгутом 229 (по панели) чёрного цвета.

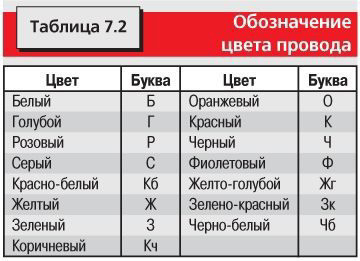

Колодки показаны со стороны установки контактов.

Источник

Схема электропроводки Газель Бизнес: отличия конструкции

После рестайлинга в 2003 и 2010 году популярный в России грузовик получил и новое имя – «Газель-Бизнес». Но не только приставку к названию и измененную облицовку получил автомобиль – доработке подверглись более 20 узлов, а всего в конструкцию автопроизводителем было внесено 130 изменений, включая и переработанную электрическую схему.

Если сравнивать первенца, увидевшего свет в далеком 1994 году и новинкой, то переделки оказались существенными. Накопленный за годы эксплуатации опыт обслуживания позволил сформулировать задачи для конструкторов и инженеров, которые и были реализованы в новой модели.

Радикальные изменения электрической схемы

В частности, электропроводка Газель 3302 существенно видоизменилась благодаря появлению давно ожидаемых элементов:

1. Дизельного двигателя;
2. АБС в приводе тормозов;
3. Кондиционера;
4. Круиз-контроля.

Дизельная Газель

С появлением в линейке силовых агрегатов давно ожидаемых дизельных двигателей, в частности, мотора марки Cummins производства США, видоизменилась и схема электрооборудования.

Хотя дизельный двигатель и избавлен от системы зажигания, традиционной для работающих на бензине моторов, однако в его конструкции есть масса других электрических компонентов, среди которых основные это:

1. Блок управления работой топливного насоса;
2. Блок управления системы дожигания выхлопных газов.

Предостережение: использовать нестандартные прошивки для блока управления двигателем не рекомендуется, поскольку заводские настройки рассчитаны на уравновешивание разного крутящего момента мотора и коробки передач.

Соответственно, что проводка Газель Бизнес также подверглась изменениям (по сравнению со схемой электропроводки Газели с 402 двигателем), поскольку в дизельной версии устанавливается:

1. более мощная аккумуляторная батарея,
2. новый стартер с улучшенными характеристиками;
3. генератор повышенной производительности;

Установка энергоемкого оборудования привела к возрастанию нагрузки в бортовой сети, что потребовало и переделки электрической схемы проводки Газели. Естественно, что автопроизводитель стал отгружать в сервисные точки и магазины автозапчастей комплекты электропроводки, соответствующие разным силовым агрегатам .

Кондиционеры Sanden

С появлением кондиционеров японской компании Sanden претерпела изменения и электропроводка на Газель 3302. Помимо дополнительных потребителей источника тока в салоне авто (блок управления), в подкапотном пространстве потребовалось электропитание и для электрического вентилятора, и для насоса.

Тормозная система

На Газель Бизнес впервые появилась и АБС – система, не допускающая блокировки колес при торможении.

В приводе тормозов автопроизводитель стал устанавливать продукцию немецкой компании Bosch:

1. главный тормозной цилиндр;
2. вакуумный усилитель тормозов;
3. блок управления АБС;
4. колесные датчики.

Справочно: Предпочтение было отдано 4-х канальной системе, имеющей отдельную регулировку тормозного момента каждого колеса.

С 2011 года АБС стала базовой комплектацией микроавтобусов, предназначенных для перевозки пассажиров.

Дополнительные компоненты

Схема проводки Газель бизнес также подверглась видоизменению и благодаря появлению:

1. узлов и деталей фирм ZF и Sachs в приводе сцепления;
2. гидроусилителя руля от ZF Lenksysteme;
3. электрообогрева наружных зеркал;
4. иной передней панели с новым блоком приборов;
5. аудиосистемы от Blaupunkt;
6. обновленного блока управления отопителем кабины.

Кроме того, в виде опции к версии с силовым агрегатом от Cummins появился круиз-контроль семейства Газель-Бизнес, также потребовавший изменения электрической схемы автомобиля.

Выводы: подвергнув автомобили Газель Бизнес модернизации, автопроизводитель серьезно усовершенствовал и электропроводку, например по сравнению с моделью с 406 двигателем. Вот почему при ее замене или замене ее компонентов следует руководствоваться электрической схемой завода-изготовителя.

Источник

Жгут проводов зеркал с обогревом и электроприводом для автомобиля газель CARGEN 3302-8201328-40

• Производитель CARGEN
• Код товара г0043605
• Артикул 3302-3724328-40
• Наличие на складе 6 шт.

Жгут проводов зеркал с обогревом и электроприводом для автомобиля газель CARGEN 3302-8201328-40 цена:

Интернет магазин осуществляет продажу любых запчастей на легковые и грузовые авто. В наличии имеется Жгут проводов зеркал с обогревом и электроприводом для автомобиля газель CARGEN 3302-8201328-40, артикул «3302-3724328-40» по низкой цене. При необходимости мы поможем вам подобрать более выгодный аналог. Вы можете купить товар в нашем магазине и забрать самостоятельно со склада в г.Москва, недалеко от метро Кожуховская. Доставка товара по Москве и Московской области осуществляется в течение 1-3 дней курьером.

Покупайте с выгодой для себя! На сайте всегда указаны актуальные цены на запчасти. Любые детали на ЭЛЕКТРООБОРУДОВАНИЕ, Автомобили Горьковского автомобильного завода всегда в наличии по низкой стоимости.

Если вы не нашли в нашем каталоге то, что вас интересует, позвоните нашим менеджерам. Они проконсультируют о технических характеристиках и наличии, подберут вам необходимые запчасти и оформят доставку.

Источник

Проводка зеркала газель бизнес

Схема электрооборудования автомобиля Газель

Схема электрооборудования автомобилей Газель с двигателями УМЗ-4216, ЗМЗ-40522: 1- левый боковой указа­тель поворота; 2 — левая блок-фара; 3 — правая блок-фара; 4 — правый боковой указатель поворота; 5 — стар­тер; 6 — блок предохранителей (в моторном отсеке); 7 — реле блок-фар; 8 — центральный переключатель освещения; 9, 10 — плафоны освещения грузового салона (для автофургонов); 11 — плафон освещения передней части кабины; 12 — электродвигатель стеклоомывателя; 13 — плафон освещения задней части кабины (для автомобилей с двумя рядами сидений); 14 — выключатель пла­фон освещения задней части кабины (для автомобилей с двумя рядами сидений); 15 — плафон платформы (ГАЗ-3302,-33021,-33027); 16 — выключатель зуммера (ГАЗ-3302,-33021,-33027); 17 — зуммер сигнала водителю (ГАЗ-3302,-33021,-33027); 18 — звуко­вые сигналы; 19 — реле звуковых сигналов; 20 — выключатель зажигания; 21 — реле стартера; 22 — генератор; 23 — аккумуляторная батарея; 24 — выключатель аккумуляторной батареи; 25 — кнопка дистанционного выключателя аккумуляторной батареи; 26 — электропривод крана отопителя; 27 — электронасос дополнительного отопителя; 28 — резистор электровентилятора отопителя; 29 — электродвигатель вентилятора отопителя; 30 — панель управления отоплением и вентиляцией (1 — выключатель крана отопителя; 2 — лампа подсветки панели управления отоплением и вентиляцией; 3 — реле; 4 — выключатель элетровентилятора основного отопите­ля; 5 — выключатель электровенитилятора и электронасоса дополнительного отопителя); 31 — верхний блок предохранителей (в салоне); 32 — нижний блок предохранителей (в салоне); 33 — подкапотная лампа; 34 — выключатель аварийной световой сигнализации; 35 — радиоприемник; 36 — резистор электродвигателя дополнительного отопителя; 37 — электродвигатель дополнительного отопителя; 38 — выключатель плафонов освещения салона (правая сторона); 39 — выключатель плафона освещения салона (левая сторона); 40 — плафон освещения подножки (для автобусов); 41 — плафоны освещения салона (правая сторона); 42 — плафон освещения салона (ле­вая сторона); 43 — прикуриватель; 44 — выключатель проверки исправности сигнализаторов; 45 — датчик аварийного падения уровня тормозной жидкости; 46 — правый подрулевой переключатель (переключатель указателей поворота и света фар); 47 — реле указателей поворота; 48 — переключатель электрокорректоров фар; 49 — выключатель сигнализатора стояночного тормоза; 50 — реле-прерыватель сигнализатора стояночного тормоза; 51 — регулятор освещения комбинации приборов; 52 — разъем (колодка проводов) для подсоедине­ния системы АБС; 53 — комбинация приборов; 54 — выключатель сигнала торможения; 55 — выключатель плафона освещения вещево­го ящика; 56 — плафон освещения вещевого ящика; 57 — топливный модуль; 58 — выключатель сигнализатора блокировки межосевого дифференциала (для автомобилей 4×4); 59 — реле управления стеклоочистителем; 60 — колодки системы управления двигателем; 61 — датчик указателя температуры охлаждающей жидкости; 62 — датчик сигнализатора перегрева охлаждающей жидкости; 63 — стекло­очиститель; 64 — датчик указателя давления масла; 65 — датчик сигнализатора аварийного давления масла; 66 — правый подрулевой переключатель (выключатель звукового сигнала и стеклоочистителя); 67 — датчик скорости; 68 — выключатель ламп света заднего хода; 69 — задний фонарь (правый); 70 — фонари освещения номерного знака; 71 — задний фонарь (левый)

Схема системы управления двигателями ЗМЗ-40522, УМЗ-4216: 1 – электронный блок системы управления двигателем; 2 – датчик фазы (датчик положения распределительного вала); 3 – датчик синхронизации (датчик частоты вращения и положения коленчатого вала);4 – датчик положения дроссельной заслонки; 5 – датчик детонации; 6 – датчик массового расхода воздуха; 7 – датчик температуры охлаждающей жидкости; 8 – датчик температуры воздуха во впускном трубопроводе; 9 – датчик концентрации кислорода (для двигателей с каталитическим нейтрализатором); 10, 11, 12 и 13 – форсунки; 14 – регулятор холостого хода; 15 – клапан продувки адсорбера (для автомобиля с системой улавливания паров топлива); 16 – реле топливного насоса; 17 – электродвигатель топливного насоса; 18 – реле системы управления двигателем;19 – диагностический разъем; 20 – колодка для подсоединения датчика концентрации кислорода; 21 – колодка для соединения системы управления двигателем с электросетью автомобиля; 22 – реле включения электромагнитной муфты вентилятора; 23, 26 – катушки зажигания; 24, 25, 27 и 28 – свечи зажигания; а – схема соединения форсунок на автомобиле с двигателем УМЗ-4216 (1, 2, 3 и 4 – форсунки).

Источник

Схема электропроводки Газель Бизнес: отличия конструкции

После рестайлинга в 2003 и 2010 году популярный в России грузовик получил и новое имя – «Газель-Бизнес». Но не только приставку к названию и измененную облицовку получил автомобиль – доработке подверглись более 20 узлов, а всего в конструкцию автопроизводителем было внесено 130 изменений, включая и переработанную электрическую схему.

Если сравнивать первенца, увидевшего свет в далеком 1994 году и новинкой, то переделки оказались существенными. Накопленный за годы эксплуатации опыт обслуживания позволил сформулировать задачи для конструкторов и инженеров, которые и были реализованы в новой модели.

Радикальные изменения электрической схемы

В частности, электропроводка Газель 3302 существенно видоизменилась благодаря появлению давно ожидаемых элементов:

1. Дизельного двигателя;
2. АБС в приводе тормозов;
3. Кондиционера;
4. Круиз-контроля.

Дизельная Газель

С появлением в линейке силовых агрегатов давно ожидаемых дизельных двигателей, в частности, мотора марки Cummins производства США, видоизменилась и схема электрооборудования.

Хотя дизельный двигатель и избавлен от системы зажигания, традиционной для работающих на бензине моторов, однако в его конструкции есть масса других электрических компонентов, среди которых основные это:

1. Блок управления работой топливного насоса;
2. Блок управления системы дожигания выхлопных газов.

Предостережение: использовать нестандартные прошивки для блока управления двигателем не рекомендуется, поскольку заводские настройки рассчитаны на уравновешивание разного крутящего момента мотора и коробки передач.

Соответственно, что проводка Газель Бизнес также подверглась изменениям (по сравнению со схемой электропроводки Газели с 402 двигателем), поскольку в дизельной версии устанавливается:

1. более мощная аккумуляторная батарея,
2. новый стартер с улучшенными характеристиками;
3. генератор повышенной производительности;

Установка энергоемкого оборудования привела к возрастанию нагрузки в бортовой сети, что потребовало и переделки электрической схемы проводки Газели. Естественно, что автопроизводитель стал отгружать в сервисные точки и магазины автозапчастей комплекты электропроводки, соответствующие разным силовым агрегатам .

Кондиционеры Sanden

С появлением кондиционеров японской компании Sanden претерпела изменения и электропроводка на Газель 3302. Помимо дополнительных потребителей источника тока в салоне авто (блок управления), в подкапотном пространстве потребовалось электропитание и для электрического вентилятора, и для насоса.

Тормозная система

На Газель Бизнес впервые появилась и АБС – система, не допускающая блокировки колес при торможении.

В приводе тормозов автопроизводитель стал устанавливать продукцию немецкой компании Bosch:

1. главный тормозной цилиндр;
2. вакуумный усилитель тормозов;
3. блок управления АБС;
4. колесные датчики.

Справочно: Предпочтение было отдано 4-х канальной системе, имеющей отдельную регулировку тормозного момента каждого колеса.

С 2011 года АБС стала базовой комплектацией микроавтобусов, предназначенных для перевозки пассажиров.

Дополнительные компоненты

Схема проводки Газель бизнес также подверглась видоизменению и благодаря появлению:

1. узлов и деталей фирм ZF и Sachs в приводе сцепления;
2. гидроусилителя руля от ZF Lenksysteme;
3. электрообогрева наружных зеркал;
4. иной передней панели с новым блоком приборов;
5. аудиосистемы от Blaupunkt;
6. обновленного блока управления отопителем кабины.

Кроме того, в виде опции к версии с силовым агрегатом от Cummins появился круиз-контроль семейства Газель-Бизнес, также потребовавший изменения электрической схемы автомобиля.

Выводы: подвергнув автомобили Газель Бизнес модернизации, автопроизводитель серьезно усовершенствовал и электропроводку, например по сравнению с моделью с 406 двигателем. Вот почему при ее замене или замене ее компонентов следует руководствоваться электрической схемой завода-изготовителя.

Источник

Схема подключения подогрева зеркал на газель

Схема подключения обогрева зеркал через реле

Пост про синие помидоры Наступает «время мокрых зеркал
«. Слишком часто я начал вспоминать функцию обогрева зеркал, а именно в дождь и по холодным осенним утрам. Пришло время подключения. Как я и говорил
реле не будет
!

Расскажу почему нет реле. Померив потребление двух зеркал

получил
2,25А
на 13В, при меньшем напряжении ток будет больше (пусть даже 2,5А).
Кнопка обогрева заднего стекла (и другие подобные) выдерживают и 5А.
Потом начал смотреть схему проводки авто и прикидывать где взять + от зажигания. Тут то я и понял зачем народ ставит реле, как Вы поняли разгружать там нечего — нагрузка не та, а вот чтобы не грузить зажигание — это да.

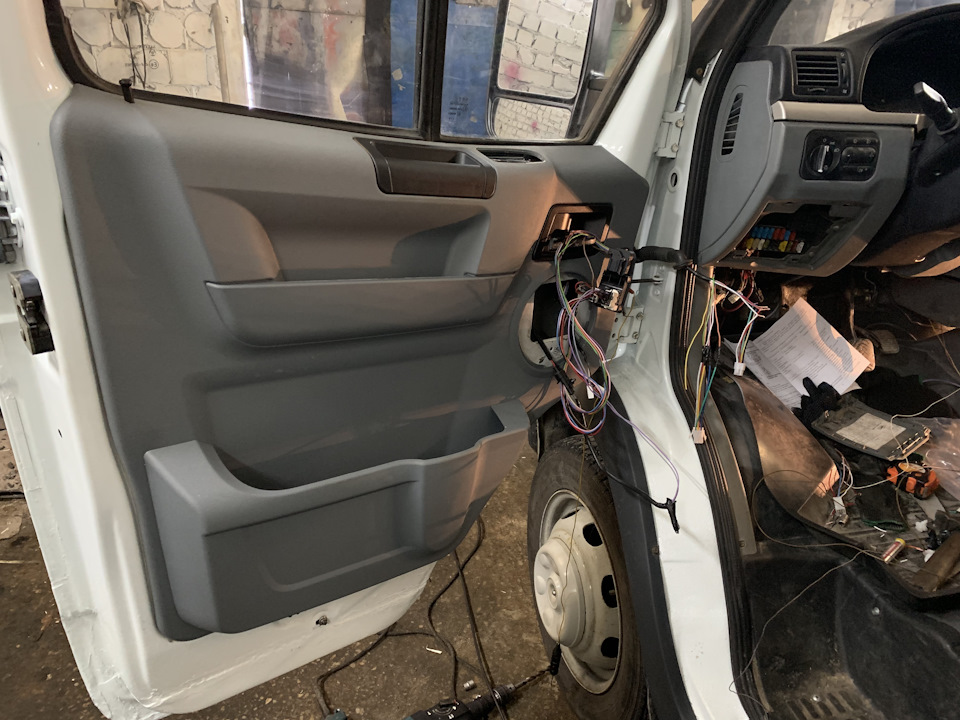

Пару слов хочу сказать по прокладке проводов. Я не пошел легким путем и не стал заводить провода снизу в технологическое отверстие (около нижней петли). Я прокинул провода в штатных местах ввода в дверь и в салон. Самое легкое как мне казалось левая часть, торпедо то не мешает как справа. Зато мешает куча проводов и цз.

Функция обогрева зеркал присутствует на большинстве новых моделей авто. Но на более ранних или бюджетных исполнениях такая опция может не предусматриваться. В этом случае владельцы задумываются, можно ли собрать обогрев зеркал заднего вида своими руками. Ведь система позволяет эффективно удалять наледь, снег, капли дождя, которые ухудшают обзорность во время движения.

Устанавливать подогрев можно на любое авто, главное, подобрать подходящие нагревательные элементы, правильно подключить схему.

Активная стадия выполнения работ

Нередко приходится сталкиваться с тем, что для размещения соответствующего патрона под лампу недостаточно места. В этом случае существует всего два выхода. Один из них – взять лампочку поменьше, что не рекомендуется, второй – использовать термостойкий хомут, который практически не занимает места. Не забудьте припаять провода и тщательно заизолировать это место. В любом случае самое главное – это не допускать прикосновения лампы к обратной стороне зеркала. Это может привести как к повреждению последнего, так и к разрушению нагревающего элемента во время движения.

Дальше следует подключить подогрев зеркал к электросети ТС, для чего вам понадобится пара проводов с плотной и гибкой оболочкой

На данном этапе крайне важно обеспечить свободную регулировку зеркала. Для этого необходимо правильно уложить провода

Они не должны проходить внатяжку, а также перегибаться на каких-то участках.

Устройство системы подогрева зеркал

Прежде чем приступить к установке, необходимо разобраться в устройстве системы. На свой автомобиль можно установить уже готовые зеркала с подогревом. Тогда достаточно подсоединить новые элементы. Или же можно заняться тюнингом самостоятельно. Второй способ более трудоемкий, занимает больше времени, однако наиболее привлекательный по цене.

Схема обогрева:

Система подключается к бортовой сети через отдельную кнопку или же подсоединяется к подогреву заднего окна. При правильной сборке конструкции обеспечивается быстрый нагрев зеркал и удаление влаги с их поверхности, когда это требуется.

Проверяем наличие штатного подогрева

Наличие подогрева зеркала заднего вида не всегда можно обнаружить с первого взгляда. Дело в том, что отдельная кнопка его включения часто отсутствует и многие автовладельцы задаются вопросом, как включается обогрев наружных зеркал. Функция активируется автоматически при включении подогрева заднего стекла. Чтобы проверить, присутствует ли отопитель зеркал, необходимо:

1. Запустить двигатель;
2. Включить отопление заднего стекла;
3. Сбрызнуть зеркала водой или подуть на них;
4. Потрогать рукой.

При работающем обогреве капли воды высыхают в течение 1-2 минут, при дыхании зеркало не запотевает, а наощупь оно является теплым. В холодное время года убедиться в наличии обогрева можно, просто понаблюдав за тем, как долго оттаивает зеркало после ночной стоянки. Если под ним расположен теплоэлемент, процесс оттаивания занимает всего несколько минут.

Подготовка к работе

Чтобы сконструировать обогрев зеркал своими руками, нужно подобрать подходящие материалы и инструменты.

Что необходимо для работы:

Выбирая нагреватель, стоит остановиться на самых надежных пленочных моделях. Здесь используется двухсторонняя клеящаяся лента, где предусматривается токопроводящий слой. Преимущество этого варианта заключается в равномерном нагреве и быстрой очистке поверхности.

Можно ли обустроить подогрев зеркал самостоятельно

Продумывая, как сделать обогрев зеркал своими руками, стоит начать с демонтажа имеющегося зеркала.

Снять его каждый водитель сможет сам:

Примечательно, что самоклеющийся обогрев зеркал заднего вида на пленке – не единственный вариант исполнения. Допускается использование одной или двух более слабых автомобильных лампочек, способных быстро нагревать конструкцию.

Тонкости подключения устройства

Подключение – важный этап, определяющий эффективность всей системы подогрева. Задумываясь, как подключить обогрев зеркал, стоит изучить два варианта. Можно подсоединять к обогреву стекла или же используется кнопка, отдельная схема. Последний вариант лучше, так как уменьшается нагрузка на бортовую сеть, поскольку одновременный подогрев стекла и зеркал требуется не всегда.

Если прежде система подогрева на зеркала не устанавливалась, во время сборки нужно выполнить отверстие для проводов. Проводка прокладывается под обшивкой дверей авто и далее под панелью.

Приступаем к работе:

Инструкция по установке готовых комплектующих

Установка покупного подогрева зеркал является сравнительно простой манипуляцией. Для ее проведения необходимо демонтировать деталь с автомобиля и разобрать ее. Клееные изделия разогревают строительным феном или путем вымачивания в кипятке, после чего отражающая накладка легко снимается.

Изделия, скрепленные болтами, разбирают с помощью соответствующего инструмента. Монтировать обогрев зеркал заднего вида, приобретенный в магазине, своими руками допустимо только на чистые и высушенные поверхности.

Платы приклеивают к внутренней части корпуса клеем, пленки фиксируют непосредственно к изнаночной стороне. В обоих случаях к контактам термоэлемента припаивают провода, которых уходят к источнику электропитания.

Читать далее: Электронная система зажигания инжекторного двигателя

Сообщества › Кулибин Club › Блог › Установка реле времени с управляющим сигналом на обогрев зеркал

Предыстория: У моей машины выгорела плата в кнопке обогрева зеркал- оригинальная копка стоит 1800 руб. Что не подъемно для семейного бюджета. На просторах интернета была изучены горы информации о том как автовладельцы решают проблему с обогревом стекол и зеркал на своих авто. Кто то ставит в схему обогрева простое четырех контактное реле, кто то реле времени Российского производства, я поставил реле времени с управляющим сигналом от авто Daewoo Nexia. Отобразил процесс установки на своей страничке Драйв2, что вызвало значительный интерес, поэтому решил продублировать в сообществе Кулибиных, так как возможно применение данной конструкции практически в любом автомобиле с бортовой сетью на 12V. Идея не моя. В журнале За рулем, только не знаю за какой год сообщалось, что ставили данное реле на обогрев заднего стекла Шевроле Нивы.

Теперь для чего устанавливается данное реле:Оно позволяет управлять обогревом стекол или зеркал без участия водителя. Т.е один раз нажал. Потом обогрев автоматически через 20 минут отключится сам. Или автоматически отключится при выключении зажигания. Потом снова надо подать управляющий сигнал нажатием кнопки для повторного включения. Тем самым, ни когда не забываешь о том, что данную кнопку надо выключить по окончанию обогрева.

Процесс и стоимость установки: — В магазине автозапчастей Ваз приобретена кнопка включения обогрева заднего стекла Ваз 2108 артикул (номер) 376.3710М, схема контактов для нее № 04 (смотри сайт производителя). Контакты 9-10 – замыкание сети. 7-6 подсветка кнопки. Из кнопки при ее разборке достал фиксатор (проволочинку), теперь кнопка стала постоянно разомкнута. Дополнительно купил для данной кнопки разъем с проводами. Цена кнопки 100 руб, разъема 30 руб. Так как родная кнопка больше по размеру кнопки Ваз, то новую кнопку засунул внутрь родной, предварительно обрезав лишнее. — На разборке приобрел реле времени обогрева заднего стекла автомобиля Daewoo Nexia, артикул (номер) 96116223 и четырех контактный разъем реле Ваз. Для отдельного пятого контакта (15) сделал отдельный проводок с фишкой (мамкой). Реле стоит на разборке 100 руб, разъем в магазине 36 руб.

Обогрев боковых зеркал своими руками: особенности

Нелишним будет сказать об эффективности метода. Вы наверняка догадались, что этот показатель напрямую зависит от производительности лампы. К примеру, изделие на 12 Вольт мощностью 21 Ватт обогреет зеркало за 2-4 минуты. Однако если вы не уделили должного внимания наклейке фольги, то этот результат может ухудшиться в разы. Кроме того, не рекомендуется оставлять подогрев включенным на длительное время. Температура в корпусе будет постепенно расти, что может повредить пластик или зеркало.

Всегда имеет смысл установить две лампы по 10 Ватт. Причем желательно подключить их так, чтобы была возможность одновременного или поочередного включения для быстрого разогрева и поддержания зеркал незамерзшими. В принципе, сами работы на этом заканчиваются, но каждый должен знать несколько важных деталей.

Виды подогрева

Подогрев бывает нескольких видов:

• с нагревателем на проволочной основе;
• с нагревателем на основе печатных проводников;
• с плёночным подогревателем.

Нагреватель на проволочной основе

Простейший тип нагревателя изготовлен из проволоки, которая намотана на основание либо запрессовывается между двумя полосами изолирующего материала. Его крепят к обратной стороне отражателя с помощью липкой ленты, клея или механических зажимов. Однако такой нагреватель из-за воздушных зазоров и промежуточных слоёв между стеклом и нагревателем характеризуется низким КПД.

Нагреватель на основе печатных проводников

Такой нагреватель представляет собой плоский слой, который изготовлен посредством трафаретной печати проводящими пастами. Между двумя слоями термостойкого полимера заключены печатные проводники. Сам нагреватель фиксируется с задней стороны зеркала посредством клея или липкой ленты.

Другой тип этого вида нагревателя представляет собой изолирующую ленту, на которой поверху сформированы печатные проводники. Однако наличие промежуточных слоёв так же, как и в первом варианте, приводит к снижению быстроты нагрева.

Плёночный нагреватель

Подогрев зеркал на основании плёночного резистивного элемента является самым надёжным. Он представляет собой проводящий ток слой, который устанавливается на стекло отражателя с помощью двусторонней клеящей ленты. Такой материал позволяет равномерно распределять тепло по всей площади зеркального элемента. Для включения подогрева используется отдельная кнопка или кнопка обогрева зеркал заднего вида.

Подключение

Остается только подключить изготовленное приспособление. Оптимальным вариантом для этого является врезка в проводку подогрева заднего стекла или подключение к клавише включения этого подогрева

Важно учесть, что нагрузка на этот участок проводки после включения в работу нагревателей возрастет, поэтому следует заменить предохранитель, отвечающий за питания обогрева заднего стекла. Но можно и просто сделать отдельную клавишу включения и расположить ее в удобном месте

Но при таком подключении существует один недостаток – можно забыть выключить подогрев зеркал после постановки авто на стоянку.

Виды подогрева

Обогрев на проволочной основе

Необходимо приобрести вольфрамовые нити. Их необходимо уложить между двумя слоями изоляционного материала. Таким образом, создается спираль. Необходимо сделать два вывода (для плюса и минуса). При выборе данного варианта обогрева нужно хорошо разбираться в механике. Спираль требуется изолировать, между двумя слоями изоляционного материала не должно быть зазоров.

На печатных проводниках

Это простой вариант для монтажа зеркал с обогревателями, поскольку на каждом автомобильном рынке есть нагревательные устройства. Они состоят из двух слоев полимерного материала, между которыми расположены проводники. Такие детали изготавливаются под конкретную модель. Их можно найти под желаемым размер, для этого нужно знать параметры автомобиля.

Для монтажа обогрева потребуется разбор корпуса зеркала. Это необходимо для того, чтобы добраться до обратной стороны. Внутреннюю часть необходимо обезжирить и приклеить к ней плату.

Нагреватели имеют две клеммы по бокам (к ним подключены провода), они должны быть спаяны и изолированы. Провода подключаются к проводке, а на панель выводится регулятор обогрева.

Плёночный нагреватель

Самые надежные элементы на сегодняшний день – пленочные нагреватели. Установка осуществляется по аналогии с печатными проводниками. На обратную сторону зеркал нужно наклеить небольшого размера двухсторонний скотч. Пленочные нагреватели есть в продаже с выводными проводками. Для подключения их надо соединить с проводкой автомобиля, вывести кнопку на пульт управления. Главный плюс пленочной основы – равномерное распределение тепла по поверхности зеркал.
