Установка дополнительной помпы на газель бизнес 4216

В большинстве современных автомобилей используется специализированная электропомпа. «Газель» оснащена одним из лучших таких приборов по соотношению цены и качества, поэтому многие интересуются ее установкой. При этом часто автомобилисты не знают о том, что представляет собой такое устройство и для чего оно используется.

Для того чтобы обеспечить оптимальное охлаждение деталей двигателя, которые нагреваются в процессе его работы, используется специальная электропомпа. «Газель» и другие модели автомобилей оснащаются такими системами, которые, помимо основной, могут выполнять еще и целый ряд других функций:

• нагрев воздуха в системе вентиляции, кондиционирования и отопления;
• охлаждение газов, которые образуются в системе рециркуляции;
• охлаждение масла;
• охлаждение рабочей жидкости, использующейся в работе автоматической коробки передач;
• охлаждение воздуха в турбонаддуве.

Какими они могут быть?

В зависимости от того, каким способом обеспечивается эффект, может устанавливаться разная электропомпа. «Газель» может иметь разные модели таких устройств, но наиболее распространенными являются следующие:

• Жидкостная. Такая система предусматривает отведение тепла от чрезмерно нагретых элементов двигателя при помощи потока жидкости.
• Воздушная. Такая же механика работы, но с использованием воздушного потока.
• Комбинированная. Предусматривает объединение предыдущих двух вариантов.

На современных автомобилях наиболее часто устанавливается жидкостная электропомпа. «Газель» с помощью такой системы обеспечивается равномерным и эффективным охлаждением, а также не так сильно шумит, что тоже важно для многих автомобилистов. Именно поэтому в дальнейшем мы будем рассматривать принцип работы систем охлаждения на примере такого оборудования.

Варианты конструкции

Структура системы охлаждения является достаточно схожей для дизельных и бензиновых двигателей, причем в нее входит большое количество элементов, включая:

• радиатор охлаждающей жидкости;
• теплообменник отопителя;
• вентилятор радиатора;
• масляный радиатор;
• термостат;
• расширительный бачок;

Помимо всего прочего, в автомобиль устанавливается центробежный насос (электропомпа). «Газель» сегодня оснащается самым популярным вариантом таких устройств, который получил широкое распространение и в других автомобилях.

Также стоит отметить тот факт, что в схему в обязательном порядке включается так называемая рубашка охлаждения.

Назначение устройства

Радиатор используется для того, чтобы охлаждать нагретую жидкость потоком воздуха, причем, для того чтобы обеспечить повышенную теплоотдачу, он оснащается специальным трубчатым устройством. Вместе с основным радиатором часто предусматривается также установка дополнительного оборудования, такого как радиатор системы рециркуляции отработанных газов и масляный. Последний используется для того, чтобы обеспечивать снижение температуры масла в смазочной системе.

Теплообменник отопителя используется для того, чтобы нагревать воздух, который проходит через него. Для обеспечения более эффективной работы данного элемента его принято устанавливать непосредственно в том месте, где нагретая охлаждающая жидкость выходит из двигателя.

Чтобы компенсировать изменение объема жидкости из-за температуры, принято устанавливать в систему специальный расширительный бачок, вследствие чего заправка будет осуществляться именно через него.

Чтобы жидкость нормально циркулировала в системе, в нее может устанавливаться электропомпа («Газель»). Характеристики такого устройства предусматривают наличие разного привода: ременного, шестеренного и еще множества других. В некоторых моделях двигателей, оснащенных турбонаддувом, для обеспечения нормального охлаждения наддувочного воздуха и турбокомпрессора принято устанавливать дополнительную помпу, подключаемую блоком управления.

Термостат позволяет регулировать общее количество охлаждающей жидкости, которая проходит через радиатор, за счет чего сохраняется оптимальный температурный режим. Термостат принято монтировать в патрубок, устанавливая между рубашкой охлаждения и радиатором.

На достаточно мощные двигатели принято устанавливать термостат, оснащенный электрической системой подогрева, с помощью которого достигается возможность двухступенчатого регулирования температуры жидкости. Для такого контроля в его конструкции предусматривается три разных рабочих положения, а при полной нагрузке на двигатель при помощи электрического подогрева осуществляется его полное открытие, после чего температура жидкости уменьшается до 90 °С, а также уменьшается склонность двигателя к возможной детонации. В остальных ситуациях жидкость, которую перекачивает электропомпа («Газель»), характеристики температуры должна иметь на уровне 105 °С.

Какую помпу выбрать

В отличие от штатной помпы ВАЗ и ГАЗ, имеющей механический ременной или цепной привод, в качестве дополнительной движущей силы используется электронасос. Чаще всего автомобилисты применяют электрическую помпу, которой штатно комплектуется автомобиль «Газель».

Агрегат имеет высокую производительность, однако качество его изготовления оставляет желать лучшего. Поэтому перед установкой такой помпы ее рекомендуется разобрать, промазать все уплотнения автомобильным герметиком, собрать и дать просохнуть на протяжении суток.

На заметку: вышесказанное относится к насосам старого образца. Новые помпы ГАЗ имеют неплохое качество сборки. Однако со временем и они начинают течь.

Альтернативой ГАЗовской продукции является установка дополнительной помпы производства Bosh. Эти агрегаты имеют высокое качество сборки и другой принцип действия. Лопатка вращается под действием магнитной муфты, а не электродвигателя, как в первом случае.

Статья в тему: Стартеры Krauf

За счет использования подобной схемы производителю удалось отказаться от уплотнительных соединений и практически полностью исключить возможность протечки. К недостаткам импортного агрегата можно отнести его высокую стоимость и сравнительно низкую производительность (700 л против 1200 литров в час у агрегата ГАЗ).

Как работает система охлаждения? Описание пути циркуляции

Работа охлаждения в основном обеспечивается за счет системы управления двигателем. В современных приводах алгоритм работы реализуется на базе математической модели, учитывающей множество различных параметров, после чего задаются оптимальные условия активации, а также время работы конструктивных элементов.

Охлаждающая жидкость транспортируется по системе за счет принудительной циркуляции, которую обеспечивает электропомпа («Газель»). Ремонт такого оборудования при возникновении неполадок должен проводиться в кратчайшие сроки, так как в противном случае двигатель может достаточно быстро выйти из строя из-за чрезмерного повышения температуры.

Принцип работы данного устройства таков, что жидкость двигается через «рубашку охлаждения», при этом обеспечивая охлаждение двигателя и, соответственно, нагрев охлаждающей жидкости. Сама же она может двигаться вдоль или поперек, в зависимости от используемой технологии.

В зависимости от температуры, жидкость циркулирует по большому или малому кругу. После запуска двигателя как само оборудование, так и находящаяся в нем охлаждающая жидкость имеют низкую температуру. Для ускорения прогрева жидкость начинает двигаться по малому кругу, не попадая в радиатор.

В процессе ее нагрева термостат постепенно начинает открываться, вследствие чего она движется уже по большому кругу, напрямую через радиатор. При необходимости жидкость дополнительно может охлаждаться также воздушным потоком от вентилятора.

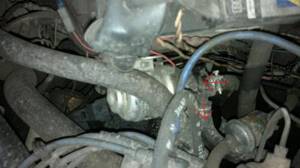

После полного охлаждения электропомпа от «Газели» на ВАЗ-2114 снова подает жидкость в «рубашку охлаждения», и в процессе работы двигателя такой цикл повторяется многократно.

Зачем устанавливают насос на другие авто?

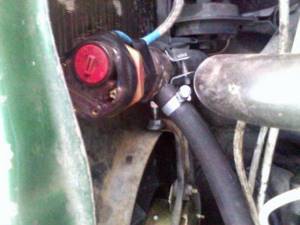

Схема электропомпы от «Газели» предусматривает ее установку на множество других отечественных автомобилей, что достаточно быстро поняли и взяли на вооружение современные водители. С наступлением холодов каждый человек начинает задумываться над тем, как подготовить своего «железного коня» к зиме, ведь вряд ли кто-нибудь захочет мерзнуть во время движения. Конечно, в каждый отечественный автомобиль устанавливается и своя печка, но ее мощности часто не хватает, а электропомпа от «Газели» на ВАЗ-2107 позволяет значительно увеличить эффективность системы отопления.

Ещё одна помпа

Дополнительная помпа на печку ВАЗ-2107 также способна улучшить обогрев в автомобиле. Помпа обычно устанавливается рядом с аккумулятором и шлангами. При установке необходимо снять один шланг, который идёт непосредственно от блока. Одеваете этот шланг к дополнительной помпе. От блока шланг должен отходить к носовой части помпы, а шланг на выход идёт уже к печке.

Рекомендуем: Как отремонтировать втягивающее реле стартера?

Питание на дополнительную помпу берётся с кнопки обогрева заднего стекла. От двигателя дополнительной помпы идёт всего один плюсовой провод, а сам корпус является массой.

Питание помпы проводится просто:

1. Снимается самый первый штекер с проводами, и второй серый провод, отвечающий за обогрев заднего стекла, будет нашей основой.
2. К нему подматываем питание от помпы и выводим под капот.
3. Чтобы провод держался надёжнее, его можно припаять.
4. После установки штекера назад можно сказать, что помпа готова к работе.

Иногда дополнительный насос на печку ВАЗ-2107 ставят из-за слабой циркуляции воздуха. Кроме того, на малых холостых оборотах циркуляция, вообще, может отсутствовать, а тосол на печку поступать плохо.

Дополнительный отопитель на ВАЗ-2107 по итогу работы будет включаться каждый раз, когда будет включаться обогрев заднего стекла.

Но можно подключить помпу и по-другому. Для этого понадобится разъём от форсунок/датчика детонации от ВАЗ. Его можно купить в любом магазине автозапчастей.

К концам разъёма детали необходимо припаять два провода, после чего всё спрятать в гофре и заклеить изолентой.

Отдельно выводим провод для подключения массы. Его находим на кронштейне поблизости. Жгут проводим наверх, подключаем резисторы печки к колодке, откуда и был взят плюс.

В результате при включении отопления включается ещё одна помпа, потребляющая всего 1,5 А в режиме эксплуатации. В таком случае можно не устанавливать реле и подключаться напрямую к плюсовому проводу в колодке.

Что дает дополнительный насос?

Увеличение эффективности работы отопительной системы на холостых оборотах – это главная задача, для которой устанавливается электропомпа («Газель»). Ремонт такого устройства требуется не так часто, а его эффективность значительно выше по сравнению со стандартной системой отопления легковых автомобилей, поэтому такое простое средство приобрело чрезвычайно широкое распространение на сегодняшний день.

Если штатно печка дует на холостом ходу теплым воздухом, а горячий включается только после начала движения, значит, в системе охлаждения присутствует недостаточно хорошая циркуляция жидкости. Электропомпа от «Газели» на ВАЗ-2109 и других аналогичных автомобилях обеспечивает гораздо более быстрое движение тосола, что положительно скажется на температуре воздуха из печки даже во время стоянки.

При этом стоит отметить, что многие люди считают установку дополнительного насоса еще одной идеей кулибиных, которые стараются какими-то средствами улучшать свои машины новыми методами, но на самом деле использование такой технологии уже давным-давно практикуется такими известными компаниями как BMW и Mercedes Benz.

Как установить дополнительную помпу

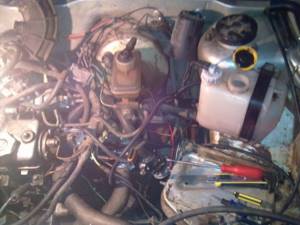

Монтаж дополнительной помпы на печку ВАЗ может производиться в подкапотном пространстве или под салонной панелью. Первый вариант является предпочтительным, так как при этом в салон не попадает звук работы насоса, а также отсутствует риск залить салон антифризом при его протечке. В зависимости от места установки, агрегат может крепиться на место крепления штатной подкапотной шумоизоляции или на дополнительные кронштейны.

Установка дополнительной водяной помпы на ВАЗ-2110 и другие модели отечественного автопрома производится на подающий патрубок отопителя. Таким образом удается достигнуть более активного нагнетания ОЖ в «печной» радиатор и увеличения теплоотдачи.

На заметку: повышенное давление в системе охлаждения может привести к срыву некачественно закрепленных патрубков или пробою радиатора. Поэтому перед монтажом дополнительного оборудования рекомендуется провести полную диагностику СО.

Перед тем, как поставить дополнительную помпу, антифриз сливают. После этого патрубок на месте предполагаемого монтажа с помощью острого лезвия разрезают пополам, а получившиеся концы надевают на выходы насоса. Важно следить, чтобы стрелка, нарисованная на одном из выходов и обозначающая направление циркуляции жидкости, была направлена в сторону радиатора. Патрубки, надетые на выходы, фиксируют с помощью хомутов. Лучше применять винтовые хомуты марки «Norma», так как продукция менее известных брендов часто имеет острые края и режет патрубок.

Статья в тему: Утепление двигателя машины в мороз

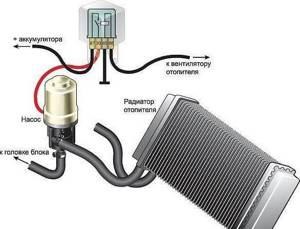

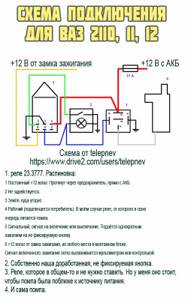

Схема подключения к бортовой электросети может различаться в зависимости от того, какие цели ставит перед собой автовладелец. Если помпа устанавливается для более эффективного охлаждения, имеет смысл подключать ее таким образом, чтобы она работала постоянно при включенном зажигании. Подключить агрегат можно непосредственно от АКБ, однако замыкаться цепь должна с помощью реле, которое активируется после поворота пускового ключа.

Если дополнительный насос в системе отопления планируется устанавливать для улучшения работы печки на ХХ, подключать его лучше через кнопку. При этом в цепь питания будет входить реле, предохранитель, кнопка включения помпы и АКБ. Электричество подводят по однопроводной схеме. «Минусом» в этом случае является кузов машины. Использовав такую схему, автовладелец получает возможность включать помпу только тогда, когда в этом есть необходимость. На заметку: лучше установить дополнительный насос, использовав вторую схему подключения электропитания, так как в сильные холода его длительная работа может привести к недогреву мотора и связанным с этим неисправностям.

Что можно установить?

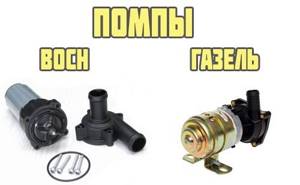

Некоторые предпочитают устанавливать устройства зарубежных производителей (к примеру, оборудование компании Bosch). Но многими чаще используется электропомпа «Газель». Отзывы об этом устройстве от людей, которые его используют, зачастую довольно положительные, так как она позволяет за небольшую сумму значительно улучшить работу автомобиля.

Помпа «Газель» представляет собой стандартный центробежный насос. Поток жидкости лопатками в процессе работы отбрасывается к периферии от центра, что обеспечивает разрежение на входе и увеличивает силу прокачки жидкости. При этом стоит отметить, что установленная электропомпа от «Газели» на ВАЗ не может перекачивать воздух из-за слишком больших зазоров между корпусом и крыльчаткой.

Инструменты для установки дополнительной помпы

Модернизация отопителя ВАЗ-2115 состоит в монтаже электропомпы, которая спасет пассажиров и водителей от холода, особенно когда транспорт находится на холостом ходу двигателя.

Перед началом монтажа подготовьте такие инструменты и материалы:

1. Электропомпа, подходящая от газели. Специалисты советуют именно такой образец помпы, он нагнетает тепло в салон самым эффективным образом. Внешне прибор напоминает центробежный насос, где обеспечивается отброс потока жидкости от центра периферии с помощью лопаток.
2. Реле. В идеале подойдет прибор стартера или зажигания, здесь контакты разомкнуты удобнее.
3. Маленькие кусочки шланга, сделанного из алюминия и армированного материала.
4. Охлаждающая жидкость объемом от 2 л и более. Можно взять антифриз, тосол или на крайний случай обычную воду.
5. 6 хомутов.

Рекомендуем: Правильное положение ног на педалях автомобиля автомат. Особенности управления автомобилем с акпп. как ездить с «автоматом»

Какими они могут быть?

«Газелевские» насосы могут быть самыми разными, и первое их различие заключается в годе выпуска. Более современные модели гораздо меньше вибрируют, да и, в принципе, подключение электропомпы («Газель») от новых моделей избавит вас от множества хлопот и проблем. Основная проблема, которая чаще всего встречается в таких устройствах, – это их протекание, что приводит к довольно неприятным последствиям и необходимости ремонта. К счастью, процедура это относительно быстрая и дешевая, так как многими мастерскими без труда обслуживается электропомпа на «Газель», установка которой сегодня все чаще практикуется современными автомобилистами.

При этом стоит отметить, что если вы сможете выбрать действительно качественное устройство и при этом правильно проведете процедуру установки, вероятность поломки его будет сведена к минимуму.

Как проводится установка?

Теперь поговорим о том, как подключить электропомпу от «Газели». Сразу стоит сказать о том, что процедура это достаточно ответственная, поэтому, если вы не уверены в своих силах, лучше всего доверить ее каким-нибудь специалистам.

Перед тем как будет устанавливаться дополнительная электропомпа («Газель»), постарайтесь немного подождать, пока в машине остынет тосол, после чего сливайте его из блока в какую-нибудь чистую емкость (емкость не обязательно должна быть чистой, если потом вы будете заливать новый).

Теперь откручивайте верхние четыре самореза на помпе и смазывайте герметиком резиновую прокладку. В процессе сборки помпы вместо саморезов должны устанавливаться тонкие длинные болты с гайками.

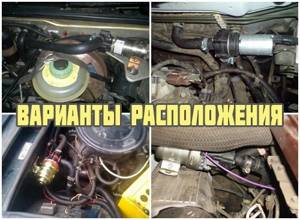

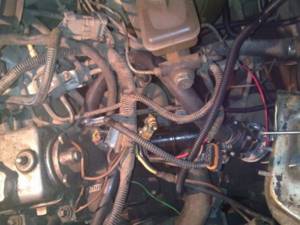

Многие задумываются над тем, куда лучше ставить дополнительную помпу – в разрыв выходящего или подающего патрубка. На самом деле нет никакой разницы в том, куда она будет ставиться, главное – установить ее в течение основного потока. Хотя при этом стоит сказать, что большинство автомобилистов, практикующих такой вариант модернизации своей системы отопления, говорят о том, что лучше всего устанавливать новую помпу до радиатора печки.

Крепление осуществляется одним из следующих устройств:

• шпилька крепления бачка омывателя;
• крепление штатной шумки, установленное на щитке мотора;
• шпильки возле АКБ.

Наиболее распространенным является последний вариант, который был рассмотрен выше, где устройство располагается так, чтобы горизонтальный патрубок помпы смотрел в сторону блока (для этого предварительно разжимается железный хомут).

Подключение электропомпы осуществляется в любое удобное вам место. Кто-то ставит ее на кнопку рециркуляции, кто-то устанавливает на обогрев зеркал, блок САУО при активации печки и множество других элементов.

Теперь отсоединяйте от клапана рециркуляции белый/голубой и желтый/голубой провода, после чего переподключаем их следующим образом:

• белый/голубой подключается к клемме 85 реле;
• желтый/голубой подключается к клемме 30;
• клемма 87 объединяется с проводом электронасоса;

Общий порядок установки является следующим:

1. От выпускного патрубка головки блока отключается шланг, через который подводится жидкость к отопителю, после чего он подключается к горизонтальному патрубку электронасоса. Длины этого шланга хватает на выполнение такой операции, поэтому переживать по этому поводу не стоит.

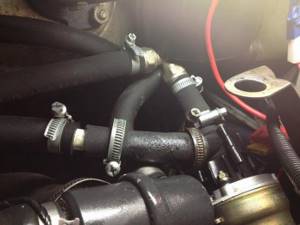

2. К вертикальному патрубку подключайте шланг, который соединен из двух S-образных шлангов 2108 (или другой подходящий), они зачастую стоят в салоне между радиатором отопителя и краном. Второй конец подключается к блоковой колонке на то место, где ранее был подключен штатный. В конечном итоге протягиваются все хомуты, при этом главное – не забыть закрутить в блоке сливную пробку.
3. Заливается тосол до предельного значения, крутится ДВС и просматривается полностью все оборудование на предмет течи. Затем включается помпа и проводится повторное устранение возможных протечек с подтяжкой различных хомутов. Примерно через полчаса работы двигателя уровень тосола доводится до нормального уровня.

Установка дополнительной помпы на ВАЗ 2108/09

При эксплуатации автомобиля зимой необходимо поддерживать комфортную температуру воздуха в салоне. Штатная печка с этим справляется далеко не всегда. Некоторые автовладельцы устанавливают дополнительный водяной насос, повышающий эффективность циркуляции охлаждающей жидкости в контуре отопителя салона.

Дополнительный водяной насос усиливает циркуляцию ОЖ внутри печки

Дополнительная помпа врезается в разрыв шланга, через который тосол поступает в радиатор печки. Для этого потребуется несколько шлангов общей длиной около 50 см и четыре хомута для их крепления. Обычно устанавливается насос от «ГАЗели», работающий от электрической сети.

Порядок действий следующий.

Для удобства снимается аккумулятор и воздушный фильтр.

Снимаются аккумулятор и воздушный фильтр

Дополнительный водяной насос от «ГАЗели» работает от электросети

Помпа не должна устанавливаться выше термостата

Одним шлангом помпа соединяется с двигателем, другим — с радиатором печки

Как показала практика, это позволяет разогреть воздух, выходящий из печки, до 50–55 о С. При низких температурах водитель может находиться в салоне без верхней одежды. Естественно, такое устройство применяется только зимой.

Более сложная схема подключения второй помпы предполагает использование дополнительного реле.

Многие транспортные средства, особенно отечественные и бюджетной ценовой категории, оснащаются слабой и малоэффективной печкой. Вследствие этого салон прогревается плохо и не так быстро, как хотелось бы. На рынке продаются и дорогостоящие решения, однако не каждый из наших владельцев авто готов потратиться на их приобретение. Поэтому дополнительная помпа для системы охлаждения Газели могла бы стать наиболее оптимальным выходом из ситуации.

Принцип действия дополнительного насоса отопителя

Многие отечественные автолюбители сначала пытаются решить вопрос с поднятием температуры воздуха в салоне традиционными способами. Они заклеивают приборную панель и дверные проемы утеплителем, меняют радиатор печки или ставят моторчик с большей производительностью. Когда эффектов от всех подобных трюков недостаточно, тогда единственным эффективным решением может стать дополнительный насос на печку.

Принцип действия такой методики сводится к следующему: электронасос прогоняет антифриз через систему в пределах малого круга даже в те моменты, когда силовой агрегат не запущен. Ещё вспомогательный насос выручает в ситуациях, когда приходится долго стоять в пробках на Газели. Холостые обороты не позволяют обеспечить приток хорошо прогретого воздуха, а вместо него поступает лишь тёплый.

Обзаведясь дополнительной помпой, водитель получает массу преимуществ — к ним можно отнести ещё и простоту установки, которая не требует значительных затрат времени и финансов. Конечно, потребуется схема подключения, однако вторая помпа монтируется в штатную электросистему автомобиля. В комплекте обычно предусмотрены соединители, крепежные элементы, переходники и пр.

Чем поможет водителю новая помпа в системе охлаждения

Именно насос для печки Газель пользуется высоким спросом в среде автолюбителей благодаря своей практичности и невысокой стоимости. Он может устанавливаться даже на другие марки и модели транспортных средств. Опытные водители, эксплуатирующие годами Газель, не ленятся разобрать новый насос и промазать его герметиком. Особое внимание стоит уделить участку, где расположена крыльчатка и резиновое кольцо-уплотнитель. В этих местах нередко появляются течи антифриза.

Куда ставить новую помпу отопителя? Обычно такой монтаж выполняют в разрыв, созданный при помощи патрубка, идущего к радиатору отопителя салона. Для этого можно снять и разрезать штатный патрубок. Используя соединительные шланги в разрыв встраивается новый насос для отопителя.

Основная причина, по которой водители задумываются о вспомогательном насосе, — на холостых оборотах в салон поступает слабый обогрев. Воздух становится по-настоящему горячим только после увеличения оборотов мотора. Дополнительное оборудование будет помогать антифризу интенсивно циркулировать через радиатор.

Инструкция по монтажу

Непосредственно монтажные работы можно начинать тогда, когда приобретена вспомогательная помпа, крепежные и дополнительные элементы, которые необходимы согласно схемы. Порядок действий, чтобы ставить к заводской системе ещё один насос, будет примерно следующим:

1. Сначала собирается единая конструкция, в которую входит пара шлангов и новая помпа. Особое внимание стоит уделить надежному креплению шлангов и штуцеров.
2. Следующие работы будут производиться уже с автомобилем. Его ставят на ручной тормоз и снимают клеммы с аккумуляторной батареи.
3. Теперь нужно отыскать шланги, ведущие от существующей печки и осторожно отсоединить их. В это место будет подключаться собранная конструкция.
4. Для крепления самого насоса следует отыскать определенное место.
5. Выход с термостата должен подключаться к верхнему патрубку, и это будет вход. К печке присоединяем боковой патрубок, который будет играть роль выхода.
6. Как только вся система собрана, в неё можно заливать охлаждающую жидкость и понаблюдать за герметичностью (отсутствие подтеканий, пятен и т. п.)
7. Теперь подаём питание к насосу и проверяем работоспособность системы в сборе. Не забываем, что для этого следует подключить клеммы к АКБ. Это основные этапы процесса, как установить дополнительную помпу к отопителю на Газели.

Чтобы не потерять охлаждающую жидкость из системы, её следует сливать через нижний шланг расширительного бачка. Для этого нужно снять шланг, а под бачок подставить подходящую ёмкость (например, любую пластиковую канистру). Сюда же будет выливаться Тосол или другая ОЖ из шланга. После того, как это было сделано, можно снимать подводящий патрубок — найти его можно со стороны силового агрегата.

Во время демонтажа нельзя забывать о том, что охлаждающая жидкость находится в системе под давлением и может быть горячей определенное время после остановки двигателя. Ёмкость для слива лучше подготовить заранее и убедиться в том, что мотор достаточно успел остыть. Многие последовательно промывают систему охлаждения и отопления перед тем, как подключить новое оборудование в неё.

Для промывки можно воспользоваться обычной смесью теплой воды и лимонной кислоты, которая эффективно убирает отложения. Раствор заливается сверху, прямо из ёмкости, а насос нужно подключить к источнику питания в 12 Вольт. Далее по шлангам она будет проходить через радиатор системы. После радиатора остатки грязного антифриза вместе с отложениями через другой шланг будут сливаться в ведро. Цикл нужно совершить несколько раз.

Как правильно организовать электрическую часть подключения

Включение насоса можно решить следующим образом: минусовую клемму бросить напрямую на аккумуляторную батарею. Плюсовая проводится в салон вместе с тросиком педали газа, например. Кнопку размещают под рулевым колесом в любом удобном месте и так, чтобы она не мешала. В итоге абсолютно все водители Газелей с таким вот решением отмечали, что в зимнюю погоду в машине становится ощутимо теплее. Удобно и то, что даже при холодном двигателе можно включить насос, и через пару каких-то минут в салон начнёт поступать нагретый воздух.

Это достаточно простой способ, однако у него есть слабые места. Если забыть отключить кнопку заранее, то при будущем запуске машины для прогрева работающее устройство станет забирать тепло у холодного мотора. Время для его прогрева до рабочей температуры увеличится. Можно сделать двойную систему управления, чтобы насос не функционировал в теплое время года и не включался вместе с запуском автоматически. Для этого в схему придётся добавить двухпозиционное реле.

Рекомендации по эксплуатации

Обратите внимание: помпа, которая выпускается для Газели, является сальниковой. Даже инструкция по эксплуатации не рекомендует пользоваться ею при скорости свыше 60 км/час. Дело в том, что на больших оборотах мотора возникает избыточное давление — из-за этого рано или поздно сальник пробивает, и возникает течь. Что ещё важно: после остановки двигателя насос выполняет ещё и функцию рециркуляции охлаждающей жидкости до момента полного остывания её.

Конечно, главным преимуществом насоса отопителя от Газели является его доступная стоимость. Как уже говорилось, со временем неизбежно начинает возникать течь. Если вложить в 2-3 раза больше средств, то можно заказать более качественный аналог от немецкого Bosch, который вышеуказанными недостатками не обладает. Если кто-то думает, что дополнительная помпа — это современная инновация для утепления салона зимой, то это далеко не так. Этим решением с успехом пользуются владельцы Ланос и других автомобилей. Более того — многие немецкие производители оснащают свою технику доп насосом отопителя ещё с конвейера.

Если подытожить всю изложенную в обзоре информацию, то можно сделать вывод — вспомогательный насос отопителя является простым и эффективным решением для того, чтобы обогреть салон Газели в условиях сурового климата. Установленный правильным образом насос будет оперативно прогревать его даже при коротких поездках, когда двигателю не удается выйти на рабочую температуру. Это не только комфорт, но и безопасность, поскольку стекла отогреваются тоже за короткий промежуток времени, улучшается обзорность.

Дополнительная помпа от Газели отлично справляется со своими обязанностями, но работает она шумно. Можно воспользоваться более дорогими аналогами, но в любом случае периодически необходимо проверять герметичность работы системы. Течь могут давать не только штатные элементы, но и установленное самостоятельно оборудование.

ГАЗ Соболь 2752 белый «510» › Бортжурнал › Очередная замена дополнительной помпы отопителя.

Так уж случилось, что на моей машине «родная» система охлаждения не прижилась. То ли я слишком привередливый, то ли кто-то при проектировании этих машин где-то ошибся, но вышло как вышло. Итак, в данный момент система охлаждения выглядит так:
Двигатель — УМЗ-4216 Е3 (с тросиком газа) Радиатор — медный, 3-х рядный, «синий», от ЗМЗ-405 Вентилятор — электрический, от ЗМЗ-405, 11 лопастей Термостат — на 70 градусов Крышка термостата — от двигателя УМЗ-4215 Есть дополнительная помпа.

Всё это хозяйство работает в полностью автоматическом режиме, (даже при выключенном зажигании) при перегреве вентилятор и доп.помпа включаются через реле от датчиков температуры, которые установлены на верхнем патрубке (радиатор блок) и самом радиаторе. Так же вентилятор включается штатно, от мозгов двигателя. Реле вентилятора (70А) и доп.помпы (40А) включены последовательно от общего «+». Линия защищена предохранителем. (более подробно здесь: www.drive2.ru/l/4926523/)

Проблема заключается в доп.помпе, точнее в её качестве — течёт сия отечественная деталь по пластиковым стыкам с удручающей скоростью и стабильностью. После того как в последний раз, отработав всего чуть более полгода, помпа снова потекла, появилась мысль приобрести что-то более живучее, чем очередная помпа от маршрутки. Выбрал деталь от немецкого народного автомобиля Ауди, каталожный номер 0 392 020 034.

От наших она отличается двумя показателями: цена вдвое больше (мне она обошлась в 2,800 р.) и диаметр корпуса в 1,5 раза меньше. Диаметр штуцеров не мерил, но шланг 18 мм. одевается с трудом. Алярм! Помпа поставляется без проводов, только тушка.

Штекер с проводами нужно искать и заказывать отдельно, он 2-х контактный, похож на разъём инжектора, в интернете гуглиться под номером EV1 282762-1, а выглядит вот так:

Для крепления помпы в магазине с метизами приобрёл перфорированный уголок, сантехнический разъёмный хомутик с уплотнителем (размер 40-44), болты-гайки. По хомутику — скорее всего подойдёт и меньшего размера, в моём случае он полностью сомкнулся вокруг корпуса помпы.

Уголок закрепил на правом лонжероне под краном отопителя.

На него закрепил доп.помпу и её «-» провод.

В собранном виде оно выглядит так:

Ну теперь можно тестить сколько оно проживёт…

источник

Как правильно установить доп. помпу к печке газель 406 двигатель схема — На Колесах

Установка дополнительного электронасоса системы отопления Волги нередко рекомендуется как средство для повышения эффективности циркуляции охлаждающей жидкости (ОЖ) через радиатор печки и, как следствие, улучшение работы отопителя. Следует заметить, что данный апгрейд следует проводить, когда уже использованы все меры и устранены слабые места, а именно:

• шланги к радиатору отопителя заменены с диаметра 16 на диаметр 18;
• заменен штуцер забора ОЖ с головки блока цилиндров (т.н. «танчик») на газелевский, с диаметров 18 мм;
• кран печки заменен на подходящий с большим сечением, например, шаровый водопроводный;
• радиатор печки – медный трехрядный;
• установлена помпа со штуцером на 18 мм;
• установлена втулка в малый круг для дросселирования потока ОЖ и большего отбора на печку;
• в конструкции и водуховодов печки устранены все щели и неровности.
• установлен исправно работающий термостат (у меня стоит термостат от «Нива-Шевроле»).

После того, как все предыдущие пункты выполнены, в качестве последней меры можно установить дополнительную электропомпу от отопителя «Газели». Процедура несложная, однако, для новичков некоторые моменты могут быть не вполне очевидными. Сейчас я расскажу, как самостоятельно установить на Волгу дополнительный электронасос на печку.

Понадобятся следующие детали:

нажмите для увеличения

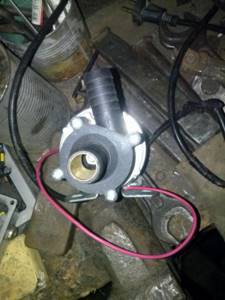

1. Собственно, электропомпа от автомобиля «Газель»;
2. Уголок;
3. Два коротких отрезка шланга 18 мм;
4. Четыре хомута;
5. Две резиновых втулки от сайлент-блоков передней подвески;
6. Два винта или шпильки М5, я предпочитаю шпильки, т.к. на них проще крепить помпу, а также гайки и шайбы большого диаметра;
7. Реле на 30А, клеммы и провода.

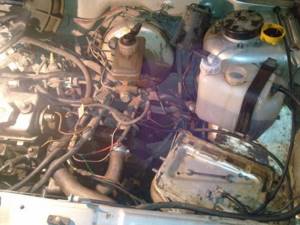

Для начала подготавливаем место и убираем бачок омывателя:

нажмите для увеличения

Можно предварительно слить пару литров тосола, либо при известной сноровке, можно сдернуть шланг с радиатора печки и подставить обрезанную бутылку. Снимаем шланг с радиатора отопителя салона:

нажмите для увеличения

Как понятно из фотто, ставить помпу будем на верхний патрубок печки. Некоторые придерживаются точки зрения, что она должна стоять на подаче, но я считаю такое расположение не самым удачным, и вот почему поставил ее на выходе:

• на выходе из радиатора отопителя у ОЖ меньшая температура, что благоприятно скажется на ресурсе помпы;
• ставить помпу на выход печки гораздо удобнее, т.к. на входе пространство сильно ограничено, к тому же там еще нужно найти место еще и под кран;
• помпа находится не в верхней точке системы и ее завоздушивание маловероятно;
• в замкнутой системе вообще не принципиально, работает насос на нагнетание или на разрежение, т.к. он создает лишь круговую циркуляцию замкнутого потока.

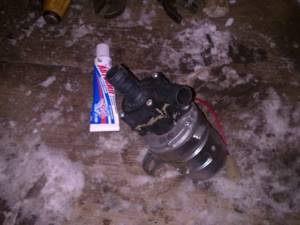

Для начала, подготавливаем крепление.

В качестве демпфирующих элементов были выбраны втулки сайлент-блоков верхних рычагов передней подвески, как наиболее доступные, недорогие, стандартные и распространенные элементы.

Можно заменить их на любые толстые резинки, которые есть под рукой, главное не прикручивать насос жестко, т.к. иначе все его вибрации будут передаваться на корпус автомобиля, и доходить до салона в виде жужжания.

Втулки необходимо надрезать под пояском, примерно на 2/3 диаметра:

нажмите для увеличения

Примеряем на лапки помпы:

нажмите для увеличения

Таким образом у нас получается сразу и втулка, и резиновая шайба в одном бутерброде, который не будет разваливаться прямо в руках во время установки.

Поскольку корпус электронасоса будет изолирован от корпуса автомобиля, необходимо гальванически подключить его к массе, для чего обжимаем клеммы на концах небольшого куска провода и прикручиваем:

нажмите для увеличения

Теперь необходимо надеть куски шлангов на уголок, и один из них – на вход электронасоса. Берем весь этот наш адов колхоз и примеряем его по месту, чтобы разметить точки крепления:

нажмите для увеличения

Учтите, что корпус помпы не должен соприкасаться с окружающими поверхностями подкапотного пространства.

Также, не забывайте, что пружины и кронштейны, удерживающие крышку капота в открытом положении, при закрывании уходят назад, к моторному щиту и могут упираться в помпу.

Причем, обнаружите вы это уже по окончании всех работ, когда с удовлетворением и чувством выполненного долга будете захлопывать капот.

Далее, необходимо разметить отверстия под крепления, с учетом того, чтобы можно было подлезть туда дрелью или шуруповертом. Сверлим два отверстия сверлом диаметром 4.2 мм и нарезаем резьбу М5. Вкручиваем шпильки и контрим их гайками:

нажмите для увеличения

На шпильки насаживаем два отрезка тонкой резиновой трубки, чтобы компенсировать разницу в диаметрах тонких шпилек и отверстия в резиновых втулках:

нажмите для увеличения

После этого надеваем шланг на выход радиатора отопителя, затягиваем их хомутами и закрепляем электропомпу, не забыв подключить к ней массу:

нажмите для увеличения

Механическая часть работ на этом окончена, осталась электрика.

Ввиду сравнительно большого потребляемого тока (около 5 А), помпу необходимо подключить через разгрузочное реле на подкапотный предохранитель. Также, необходимо определиться, какую кнопку для включения вы будете использовать.

Дополнительный насос отопителя на Газели — рекомендации по установке

Многие транспортные средства, особенно отечественные и бюджетной ценовой категории, оснащаются слабой и малоэффективной печкой. Вследствие этого салон прогревается плохо и не так быстро, как хотелось бы. На рынке продаются и дорогостоящие решения, однако не каждый из наших владельцев авто готов потратиться на их приобретение. Поэтому дополнительная помпа для системы охлаждения Газели могла бы стать наиболее оптимальным выходом из ситуации.

Принцип действия дополнительного насоса отопителя

Многие отечественные автолюбители сначала пытаются решить вопрос с поднятием температуры воздуха в салоне традиционными способами. Они заклеивают приборную панель и дверные проемы утеплителем, меняют радиатор печки или ставят моторчик с большей производительностью. Когда эффектов от всех подобных трюков недостаточно, тогда единственным эффективным решением может стать дополнительный насос на печку.

Принцип действия такой методики сводится к следующему: электронасос прогоняет антифриз через систему в пределах малого круга даже в те моменты, когда силовой агрегат не запущен. Ещё вспомогательный насос выручает в ситуациях, когда приходится долго стоять в пробках на Газели. Холостые обороты не позволяют обеспечить приток хорошо прогретого воздуха, а вместо него поступает лишь тёплый.

Обзаведясь дополнительной помпой, водитель получает массу преимуществ — к ним можно отнести ещё и простоту установки, которая не требует значительных затрат времени и финансов. Конечно, потребуется схема подключения, однако вторая помпа монтируется в штатную электросистему автомобиля. В комплекте обычно предусмотрены соединители, крепежные элементы, переходники и пр.

Какую помпу выбрать

Неисправности и порядок самостоятельной замены радиатора отопителя автомашины «дэу нексия»

В отличие от штатной помпы ВАЗ и ГАЗ, имеющей механический ременной или цепной привод, в качестве дополнительной движущей силы используется электронасос. Чаще всего автомобилисты применяют электрическую помпу, которой штатно комплектуется автомобиль «Газель».

Агрегат имеет высокую производительность, однако качество его изготовления оставляет желать лучшего. Поэтому перед установкой такой помпы ее рекомендуется разобрать, промазать все уплотнения автомобильным герметиком, собрать и дать просохнуть на протяжении суток.

Альтернативой ГАЗовской продукции является установка дополнительной помпы производства Bosh. Эти агрегаты имеют высокое качество сборки и другой принцип действия. Лопатка вращается под действием магнитной муфты, а не электродвигателя, как в первом случае. » alt=»»> За счет использования подобной схемы производителю удалось отказаться от уплотнительных соединений и практически полностью исключить возможность протечки. К недостаткам импортного агрегата можно отнести его высокую стоимость и сравнительно низкую производительность (700 л против 1200 литров в час у агрегата ГАЗ).

Чем поможет водителю новая помпа в системе охлаждения

Именно насос для печки Газель пользуется высоким спросом в среде автолюбителей благодаря своей практичности и невысокой стоимости. Он может устанавливаться даже на другие марки и модели транспортных средств. Опытные водители, эксплуатирующие годами Газель, не ленятся разобрать новый насос и промазать его герметиком. Особое внимание стоит уделить участку, где расположена крыльчатка и резиновое кольцо-уплотнитель. В этих местах нередко появляются течи антифриза.

Куда ставить новую помпу отопителя? Обычно такой монтаж выполняют в разрыв, созданный при помощи патрубка, идущего к радиатору отопителя салона. Для этого можно снять и разрезать штатный патрубок. Используя соединительные шланги в разрыв встраивается новый насос для отопителя.

Основная причина, по которой водители задумываются о вспомогательном насосе, — на холостых оборотах в салон поступает слабый обогрев. Воздух становится по-настоящему горячим только после увеличения оборотов мотора. Дополнительное оборудование будет помогать антифризу интенсивно циркулировать через радиатор.

Дополнительный насос на печку, Газель. Дополнительный насос печки Газель описание, цена, отзывы

Подробное описание подключения электронасосов в систему охлаждения мы планируем опубликовать а отдельной статье. В данном разделе вкратце опишем принадлежности, которые могут быть полезны для подключения.

В общем случае монтаж осуществляется в разрыв патрубка радиатора отопителя салона. Либо вы разрезаете «родной» резиновый патрубок, либо снимаете его с металлического патрубка печки или блока цилиндров. Далее в разрыв с помощью удлинительных шлангов и соединительных элементов нужно встроить помпу. По статистике чаще всего в контурах отопления используются патрубки 16 и 18 мм. Ассортимент переходников мы составляли на основе этих данных. Если у вас патрубки других диаметров, запрашивайте — попробуем найти.

Шланг бензомаслостойкий с внутренним диаметром 20мм. В случае, когда для монтажа недостаточно длины родных патрубков, рекомендуем использовать этот шланг.

Переходник 20-18мм и переходник 20-16мм. Чтобы соединить родной патрубок с удлинительным шлангом 20мм, рекомендуем использовать эти переходники.

Хомут 20-32мм для фиксации шланга 20мм на патрубках помпы и хомут 16-27мм для фиксации концов «родного» патрубка на переходниках.

Тройник 16мм и тройник 18мм. Могут быть полезны для встраивания в систему отопления дополнительного радиатора.

Уголок 16мм и уголок 18мм. Иногда не удается произвести монтаж без чрезмерного перегибания родного патрубка. Уголки помогают избежать изгибов, уменьшающих пропускную способность патрубков.

Трубка соединительная 18мм и трубка соединительная 16мм. Могут понадобиться, если вам необходимо срастить два обрезка шланга соответствующего диаметра.

Для закрепления насоса на корпусе автомобиля можно использовать один из

Подключение

Схема подключения насосов (нажмите для увеличения)

1. Определение места монтажа. Исходя из требований, его необходимо устанавливать как можно ближе к отопительному котлу. Температурный режим будет оптимальным, что обеспечит длительный срок службы.
2. Отключение котла и перекрытие подачи теплоносителя при помощи имеющейся запорной арматуры. В случае отсутствия элементов управления – слить воду из системы.
3. Проектирование и реализация обвода. С его помощью система будет функционировать при выходе из строя насоса или же временного отключения электроэнергии.
4. Монтаж обратного клапана и фильтра.
5. Установка отсекающей арматуры. Позволяет проводить обслуживание, ремонт или замену циркуляционного насоса перекрыв всего лишь запорные элементы.
6. Спуск воздуха через специальный клапан и запуск.

В случае простоя циркуляционного насоса необходимо спустить воздух перед запуском, так как он со временем накапливается.

Возможно, Вам будет интересна статья о различных производителях тепловых насосов.

Об особенностях теплового насоса «грунт-вода» Вы можете почитать здесь.

Установка дополнительного циркуляционного насоса в отопительную систему с жидкостным теплоносителем позволит получить следующие преимущества:

• повысить КПД;
• обеспечить равномерное распределение тепла;
• снизить расход топлива;
• использовать трубы меньшего диаметра;
• значительно ускорить процесс прогрева, даже в самой отдаленной комнате.

Конструкция насоса отличается надежностью и длительным ресурсом при правильном монтаже и подключении. Выбор подходящей модели по мощности и другим характеристикам лучше доверить специалистам.

Как устанавливать дополнительный насос в систему отопления, смотрите в следующем видео:

Виды насосов

Чтобы энергоноситель циркулировал продуктивно, используются сухие и мокрые насосы.

Сухие

В оборудовании первого вида контакт ротора с теплоносителем не предусмотрен. Уплотнитель, используемый в таком приборе, герметично отделяет сам насос от мотора. КПД этого оборудования – 80%, поэтому его целесообразно применять при постоянной перекачке большого количества жидкости.

Область применения сухих помп – торговые центры, фабрики, заводы. В частных домах такие конструкции не используются вследствие высокого уровня шумообразования.

Мокрые

Ротор мокрых насосов находится в теплоносителе, перекачкой которого они занимаются. Вода охлаждает движок. Входящий в конструкцию статор служит для подхода электричества. У насосов с «мокрым» ротором масса плюсов: долгий срок эксплуатации, редкое техническое обслуживание, малое шумообразование, небольшие размеры, простота замены блоков.

Минусы — невысокий КПД (порядка 30-50%), ограниченная сфера применения (частные дома и городские квартиры), невозможность использования помп для питьевой воды и для всего, что имеет отношение к продуктам питания.

Области применения

Чаще всего помпы используют для увеличения потока антифриза через печку автомобиля. От этого в салоне реально становится теплее — проверено многократно. Для этой цели с большим запасом достаточно производительности помпы 0392020024 (500л/ч), поэтому покупайте ту, которая дешевле.

Дополнительная помпа крайне необходима, когда вы хотите поставить вторую печку в салон (например, в заднюю часть микроавтобуса для лучшего её отопления). Если вы проложите шланг аккуратно, то он будет длинным и изогнутым, что существенно уменьшает естественный поток жидкости по нему. Подключаете помпу — и порядок.

Часто насосы BOSCH используют для замены вышедших из строя или протекающих штатных помп

В силу того, что для монтажа электропомпы достаточно подключить патрубки и питание, совершенно не важно, какой формы и размера электропомпу вы устанавливаете. Если вы обладатель Газели с постоянно протекающей штатной помпой, то помпа BOSCH — ваше спасение

Еще одной областью применения электропомп BOSCH является замена неисправных помп автономных подогревателей. У нас для этих целей помпы покупали неоднократно и оставляли отзывы, что замена удалась. Для замены рекомендуем использовать помпу , поскольку она потребляет меньше электроэнергии от аккумулятора, а производительности ее достаточно с запасом.

В ассортименте BOSCH около 30 электронасосов с питанием 12В. Отличаются они друг от друга размерами, электро-разъемами и крышкой (диаметром и направлением патрубков и посадочными местами). По каким-то причинам большая часть насосов существенно дороже, чем 24/34. Дважды к нам приходили с образцами помп и оказывалось, что посадочное место крышки точно такое же, что и у помп 24/34. Покупатели устанавливали на новый насос старую крышку и оставалось только подключить питание (разъемы не совпадали). Если у вас в машине вышла из строя электропомпа, то сравните ее посадочное место и крепеж с 24/34 — возможно удастся сэкономить.

Инструкция по монтажу

Непосредственно монтажные работы можно начинать тогда, когда приобретена вспомогательная помпа, крепежные и дополнительные элементы, которые необходимы согласно схемы. Порядок действий, чтобы ставить к заводской системе ещё один насос, будет примерно следующим:

1. Сначала собирается единая конструкция, в которую входит пара шлангов и новая помпа. Особое внимание стоит уделить надежному креплению шлангов и штуцеров.
2. Следующие работы будут производиться уже с автомобилем. Его ставят на ручной тормоз и снимают клеммы с аккумуляторной батареи.
3. Теперь нужно отыскать шланги, ведущие от существующей печки и осторожно отсоединить их. В это место будет подключаться собранная конструкция.
4. Для крепления самого насоса следует отыскать определенное место.
5. Выход с термостата должен подключаться к верхнему патрубку, и это будет вход. К печке присоединяем боковой патрубок, который будет играть роль выхода.
6. Как только вся система собрана, в неё можно заливать охлаждающую жидкость и понаблюдать за герметичностью (отсутствие подтеканий, пятен и т. п.)
7. Теперь подаём питание к насосу и проверяем работоспособность системы в сборе. Не забываем, что для этого следует подключить клеммы к АКБ. Это основные этапы процесса, как установить дополнительную помпу к отопителю на Газели.

Чтобы не потерять охлаждающую жидкость из системы, её следует сливать через нижний шланг расширительного бачка. Для этого нужно снять шланг, а под бачок подставить подходящую ёмкость (например, любую пластиковую канистру). Сюда же будет выливаться Тосол или другая ОЖ из шланга. После того, как это было сделано, можно снимать подводящий патрубок — найти его можно со стороны силового агрегата.

Во время демонтажа нельзя забывать о том, что охлаждающая жидкость находится в системе под давлением и может быть горячей определенное время после остановки двигателя. Ёмкость для слива лучше подготовить заранее и убедиться в том, что мотор достаточно успел остыть. Многие последовательно промывают систему охлаждения и отопления перед тем, как подключить новое оборудование в неё.

Для промывки можно воспользоваться обычной смесью теплой воды и лимонной кислоты, которая эффективно убирает отложения. Раствор заливается сверху, прямо из ёмкости, а насос нужно подключить к источнику питания в 12 Вольт. Далее по шлангам она будет проходить через радиатор системы. После радиатора остатки грязного антифриза вместе с отложениями через другой шланг будут сливаться в ведро. Цикл нужно совершить несколько раз.

ГАЗ 31 ЗМЗ-406 › Бортжурнал › Установка газелевской помпы на печку.

Наконец-то и я сподобился, таки установил дополнительную помпу на выход радиатора печки. Эффективность этой доработки подтвердилась сразу же, при 70 градусах, воздух из левого дефлектора при максимальном режиме вентилятора, становился нестерпимо (для руки) горячим. Развив функциональность этой доработки, подключил к помпе через мощный диод провод от вентилятора охлаждения для автоматического включения помпы при работе вентилятора. В жару, особенно при остановленном двигателе, циркуляция охлаждающей жидкости обеспечит равномерное охлаждение двигателя без паровых пробок.
Теперь о самой работе. Купил помпу за 750 руб. с патрубками на 16. Для обеспечения поворотов, в сантехнике купил угольник со штуцерами «под шланг» на 18 (на поверку оказалось, что они меньше диаметром, чем на 16 на помпе) Два шланга, не знаю от чего, изогнутых под 90 град., хомуты, герметик, фум-ленту и ТОСОЛ. Помпу поставил в угол моторного отсека за петли капота. прикрутив ее за одно ухо болтом отбортовки проводов.

Шланг, идущий из радиатора печки к помпе двигателя, пережал фиксирующимися щипцами из набора инструментов (на манер медицинских зажимов), включил зажигание и перевел крутилку температуры в положение минимума, кран закрылся. Открутил хомут на шланге выхода печки, и стянул с него шланг. Вылилось около литра ТОСОЛа из радиатора. В шланг вставил сантехнический угольник, подмотав его фум-лентой, затянул хомут. На другой конец угольника надел «кривой» шланг и подцепил его на выход помпы (боковой штуцер). Кривым шлангом соединил штуцер выхода радиатора печки со входом помпы (центральный штуцер).

Затянул все соединения и долил ТОСОЛ в расширительный бачок, предварительно сняв зажим со шланга и открыв кран печки. Установил включатель в резервное гнездо на «бороде».

Пока пиктограмма на нем от обогрева сидений, но со временем, что-нибудь придумаю.

Реле поставил рядом с правой фарой.

Первый запуск показал отсутствие течей и эффективность доработки.

PS Дополнительно помещаю схему включения дополнительной помпы в систему охлаждения.

Источник

Как правильно организовать электрическую часть подключения

Включение насоса можно решить следующим образом: минусовую клемму бросить напрямую на аккумуляторную батарею. Плюсовая проводится в салон вместе с тросиком педали газа, например. Кнопку размещают под рулевым колесом в любом удобном месте и так, чтобы она не мешала. В итоге абсолютно все водители Газелей с таким вот решением отмечали, что в зимнюю погоду в машине становится ощутимо теплее. Удобно и то, что даже при холодном двигателе можно включить насос, и через пару каких-то минут в салон начнёт поступать нагретый воздух.

Это достаточно простой способ, однако у него есть слабые места. Если забыть отключить кнопку заранее, то при будущем запуске машины для прогрева работающее устройство станет забирать тепло у холодного мотора. Время для его прогрева до рабочей температуры увеличится. Можно сделать двойную систему управления, чтобы насос не функционировал в теплое время года и не включался вместе с запуском автоматически. Для этого в схему придётся добавить двухпозиционное реле.

Рекомендации по эксплуатации

Обратите внимание: помпа, которая выпускается для Газели, является сальниковой. Даже инструкция по эксплуатации не рекомендует пользоваться ею при скорости свыше 60 км/час. Дело в том, что на больших оборотах мотора возникает избыточное давление — из-за этого рано или поздно сальник пробивает, и возникает течь. Что ещё важно: после остановки двигателя насос выполняет ещё и функцию рециркуляции охлаждающей жидкости до момента полного остывания её.

Конечно, главным преимуществом насоса отопителя от Газели является его доступная стоимость. Как уже говорилось, со временем неизбежно начинает возникать течь. Если вложить в 2-3 раза больше средств, то можно заказать более качественный аналог от немецкого Bosch, который вышеуказанными недостатками не обладает. Если кто-то думает, что дополнительная помпа — это современная инновация для утепления салона зимой, то это далеко не так. Этим решением с успехом пользуются владельцы Ланос и других автомобилей. Более того – многие немецкие производители оснащают свою технику доп насосом отопителя ещё с конвейера.

Как производится установка помпы

Лучше всего произвести установку дополнительной помпы для печки можно как в подкапотном пространстве, так и под приборной панелью. Лучше всего, конечно же, устанавливать ее под капотом, так как лишний звук при работе не будет проникать в салон. Кроме того, вы полностью избавляете себя от риска попадания антифриза внутрь салона, если вдруг произойдет протечка. Крепление агрегата можно производить при помощи дополнительных кронштейнов. На все автомобили ВАЗ и ГАЗ дополнительная помпа устанавливается в подающий патрубок печки. Следовательно, у вас получится достигнуть нагнетания охлаждающей жидкости в радиатор, при этом существенно увеличивается теплоотдача.

Обратите внимание на то, что в этом случае при работе существенно повысится давление в системе охлаждения. Это может привести к тому, что произойдет срыв плохо закрепленных патрубков либо же пробьется радиатор. Поэтому, прежде чем устанавливать дополнительное оборудование, необходимо полностью провести диагностику системы охлаждения, все неисправности обязательно устранить.

Лето — лучшее время подумать о зиме

Жизнь идет своим чередом. И если сейчас за окном еще тепло, то зима все равно рано или поздно придет. Много страниц исписано о том, как же все таки сделать «Газель» теплой, но, похоже, лучше выхода, чем монтаж дополнительной помпы, просто не существует.

Итак, эта дополнительная помпа необходима для того, чтобы улучшить процессы циркуляции ОЖ в отопительной системе и системе охлаждения. Что касается принципов работы с этой системой, то здесь дополнительный насос на печку «Газель» монтируется на разрезе шланга к радиатору после термостата. Так можно значительно ускорить скорость, с которой проходит горячая охлаждающая смесь через отопитель.

Как установить дополнительную помпу на печку ВАЗ 2110

Дополнительный отопитель салона автомобиля: устройство, подключение

В холодное время года почти все водители задумываются об эффективности работы печки в собственном автомобиле. Существует большое количество автомобилей, печка в которых обеспечивает не самый лучший прогрев салона во время работы двигателя на холостых оборотах. Данную проблему вполне успешно решает установка дополнительной помпы на печку ВАЗ 2110. Постараемся разобраться, что это за помпа и как производится ее установка?

Зачем нужна дополнительная помпа

Если вы владелец данного автомобиля, то, наверняка, заметите, что горячий воздух из заслонок можно наблюдать только тогда, когда обороты двигателя достигают отметки, хотя бы 2000 об/мин.

При работе же на холостых оборотах, вентилятор печки выдувает только теплый воздух. Все дело в том, что от частоты вращения обычной помпы зависит скорость циркуляции тосола по всей системе охлаждения, а чем быстрее происходит циркуляция, тем выше температура трубок, которые расположены в радиаторе печки.

Проблему решает установка специального механического устройства – дополнительной помпы, которая ускоряет циркуляцию охлаждающей жидкости и помогает сохранить температуру салона даже при работе двигателя на холостых оборотах.

На первый взгляд покажется, что такая система придумана обычными гаражными мастерами, которые просто облегчили себе жизнь, стараясь не менять корень конструкции системы. Однако это не так, потому что данную технологию уже давно и успешно применяют даже на мировых брендах, таких как, BMW или даже Mercedes Benz.

Как установить дополнительную помпу?

Прежде чем приступить к выполнению работ, нужно приобрести все самое необходимое. В этот список включают:

• Электрический насос от автомобиля «Газель». Он и будет той самой помпой.
• Реле, в котором контакты нормально разомкнуты. Идеально для этого подходит реле стартера от ВАЗ 2108.
• Хомуты под шланги в количестве не менее 5 штук.
• Армированный шланг. Длина куска должна составлять не менее 1 метра (с запасом).

Теперь слейте тосол из радиатора и блока цилиндров. Кстати, это отличная возможность поменять тосол, если в этом есть необходимость, поэтому в список выше можно включить и новый антифриз.

Чтобы повысить эффективность помпы, выверните из нее четыре шурупа и снимите верхний корпус. Внутри стоит прокладка, которую нужно хорошенько обработать герметиком и все это собрать. Однако теперь, крепление корпуса нужно выполнить при помощи длинных болтов и гаек. Так вы обеспечите наилучшую герметичность будущему насосу.

Место установки помпы выбирается водителем самостоятельно. В этом случае есть только одно главное требование: насос должен быть подключен именно в тот шланг, который ведет к радиатору печки. В противном случае насос можно повредить.

Шпилек крепления насоса под капотом достаточно, поэтому с размещением насоса проблем быть не должно.

Теперь остается самое главное – включить в работу дополнительную помпу. Питание будет осуществляться от клапана рециркуляции, поэтому схема будет следующая:

1. Отключите от клапана рециркуляции бело- и желто-голубой провода. Первый провод включается к контакту реле под номером 85, а второй к контакту 30. Контакты 30 и 86 нужно также соединить с помощью перемычки.
2. Контакт под номером 87 подключается к проводу самой помпы. Чтобы проверить работу помпы, достаточно нажать на копку. Все остальное нужно просто подключить «на массу». Если она вращается, значит, все сделано правильно.

Соединять все шланги нужно при помощи герметика. После проведения работ, залейте тосол и проверьте работоспособность помпы. Обнаруженные течи рекомендуется устранить. Вот так легко можно установить дополнительную помпу от газели на автомобиль ВАЗ 2110.

Недостаток «Газелевского» насоса

Это устройство обладает одним важным недостатком. Так как конструкция его не продумана до конца, то через некоторое время эксплуатации насос дает течь. Течет он через прокладку. Эту проблему можно решить, но потребуется демонтаж и разборка устройства. Лечение – это смазывание прокладок силиконом или термоклеем. А затем крышка с прокладками закрепляется.

В помпах от Bosh таких недостатков не выявлено. Этот прибор сконструирован практически идеально, и здесь прокладок нет. Течь неоткуда.

Электричество

Прежде чем подключать дополнительный насос на печку “Газель”, схема подключения для ознакомления должна быть рассмотрена. Существует несколько вариантов. Один из простейших способов — это вывести кнопку на два положения в салон авто. Здесь просто: вкл/выкл. К примеру, холодно – можно включить, тепло – выключили.

Это простой способ, и он обладает минусом. Если забыть выключить дополнительный насос, то при следующем запуске машины на прогрев с брелока сигнализации помпа запустится и заберет тепло у холодного мотора. Это увеличит время разогрева двигателя.

Профессионалы рекомендуют воспользоваться сложным, но более эффективным способом. Здесь будет двойная система управления. Такая кнопка предназначена лишь для включения зимой и выключения с приходом весны. Это делается, чтобы насос не работал лишнее время.

Когда кнопка включена, насос дополнительный отопителя печки «Газель» будет включаться/выключаться полностью автоматически, когда двигатель заводится, а автомобиль едет. Для этой схемы понадобится двухпозиционное реле. Насос имеет определенную мощность, поэтому реле нужно под ток 3 A.

Непосредственно установка

Водяной насос ваз 2101-2107, 2121-2123 «евросальник», подшипник «шарик+ролик»
Прежде чем начать монтаж, нужно позволить мотору остыть. Лучше, чтобы он остывал естественно. Затем необходимо слить ОЖ в заранее подготовленную и чистую емкость. Она еще будет полезна, поэтому лучше побеспокоится о том, чтобы она осталась максимально чистой.

Далее возьмите новый дополнительный насос на печку «Газель» и со стороны крыльчатки скрутите саморезы. Резиновую прокладку, которую вы обязательно там обнаружите, для профилактики протекания нужно промазать герметиком на силиконовой основе. Затем соберите эту конструкцию обратно, однако саморезы выбросьте, а вместо них установите тонкие длинные болты под обыкновенные гайки. Так можно сделать соединение максимально герметичным.

Теперь переходим к следующему шагу. Он заключается в том, чтобы найти место установки устройства. Существует несколько вариантов. Это может быть место на шпильке, на которой закреплен бачок омывателя, на шпильке возле аккумулятора.

Большинство автолюбителей, когда они устанавливали себе дополнительный насос на печку «Газель», использовали второй способ. Он описан в инструкции к насосу. Именно поэтому следует расположить устройства так, чтобы патрубок насоса был направлен в сторону блока. Для этого нужно разжать железный хомут.

Готово? Тогда закрепите насос и переходите к монтажу шлангов. Для этого понадобится снять их с печки и трубки, которая выходит из-под коллектора. Теперь возьмите кусок заранее подготовленного армированного шланга. Он должен быть такой длины, чтобы от латунной трубы коллектора мог дотянуться до насоса без лишних изломов.

Для того чтобы закрепить шланг, пригодится переходник. В этой роли успешно работает уголок. Закрепить деталь на уголке можно при помощи хомутов.

Соединение насоса и шланга от штатной печки проводится значительно легче. Здесь не понадобится монтировать переходники. Необходимо просто протянуть нужные размеры, а затем соединить это все. Крепится это также при помощи хомутов. Чтобы выполнить все крепления окончательно, на смонтированные шланги можно надеть гофрированную трубу из алюминия. Это делается для того, чтобы шланги не плавились. Теперь можно все надежно закрепить. Дальше займемся электрической частью.

Насосы: описания и технические характеристики

Среди отечественных производителей можно выделить продукцию . Эта компания уже давно производит насосы отопителя. Среди продукции – устройства для «Газелей» и модификаций.

Для «Газелей» компания предлагает серию устройств на базе насоса НО 47,3780. Это отечественный дополнительный насос на печку «Газель». Технические характеристики позволяют ему эффективно работать в системе отопления. Устройство запитывается от 12 В. Рабочий ток, который необходимо этому насосу, составляет 4,2 А. Помпа работает с тосолом либо антифризом. Подключается устройство к сети при помощи однопроводной колодки. Размер патрубка составляет здесь 20 мм.

Можно посмотреть еще одну помпу этого же производителя. Она отличается меньшим диаметром патрубка. Здесь этот размер составляет 18 мм.

Дополнительный насос на печку «Газель Бизнес» отличается от обычного наличием двух проводов вместо одного.

Какие параметры устройства следует учитывать при покупке

Для того, чтобы дополнительный насос прослужил вам долго и соответствовал всем ожиданиям. Важно разобраться в принципах его работы перед покупкой. Осведомлённость защитит вас от необходимости покупать на печку Газели первую попавшуюся помпу.

Покупка дополнительного насоса будет быстрее и проще. Если при выборе вы будете руководствоваться следующими принципами:

1. Качество сборки. Это самый важный фактор, от него зависит время, которое помпа на печку Газели прослужит без протечек. Лучшее качество сбора дополнительного насоса Газели традиционно у немецкого Bosch. Но и отечественный производитель в последнее время подтянул планку.
2. Тип устройства. Водяная или сухая помпа определитесь с этим заранее, изучив преимущества обоих вариантов.
3. Монтаж. Если вы собираетесь совершенствовать дополнительный насос отопителя Газели самостоятельно. Обратите внимание на то, насколько подключение и установка простые и могут осуществляться без наличия особых навыков.

Зарубежный насос

Импортные устройства имеют некоторые преимущества перед отечественными. Одно из них – это вес. К примеру, устройство от компании Bosch отличается низким весом, поэтому оно может быть свободно закреплено прямо на шлангах. Разница в конструкции в том, что «Газельская» помпа – сальниковая. На высоких скоростях она создает в системе повышенное давление и протекает. Импортное устройство, напротив, имеет безсальниковую конструкцию, а электромотор никак не связан с насосом.

Что касается производительности, то предпочтительнее приобретать импортный дополнительный насос печки «Газель». Описание его показывает, что он превосходит по качеству и мощности отечественный аналог. Параметры его такие же, как и в отечественном варианте. Устройство питается от 12 V, а размер патрубка составляет 18 мм.

Что касается отзывов о работе этой дополнительной помпы, то те, кто модернизировал таким образом отопление в «Газели», остались довольны. В суровые русские зимы в кабине машины стало тепло и уютно.

источник
